磁翻板液位計面板/顯示
產品名稱：UHZ系列磁翻板液位計顯示器,顯示面板
一、磁翻板液位計性能特點
UHZ系列磁翻板液位計面板是人員對國外液位計深入研究開發的系列產品。作為物位儀表的廠商，努力提高液位測量技術，相對于傳統的液位測量方式，該產品按原化學工業 部頒布的磁性液位計標準HG／T21584-95的產品。可用于各種塔、罐槽、球形容器和鍋爐等設備的介質液位檢測。該系列磁性液位計可以做到高密封，防泄漏和適應高壓高溫、腐蝕性條件下的液位測量，具有可靠的安全性，它彌補了玻璃板(管)液位計指示不清晰，易破碎的不足，不受高、低溫度劇變的影響，不需多組液位計的組合。具有防爆，防腐，耐高壓，耐高溫等特點。傳統的使用玻璃管液位計的場合均可以用本類產品替代，并且不易損壞。而且本類產品具有顯示直觀，讀數方便等特點，需要信號遠傳時只需使用提供的捆綁式液位開關或液位變送器，即可輕松實現輸出顯示，自動控制等功能。的品種十分的齊全，也滿足了不同工況的不同需求。投入市場至今，該系列產品 以其高穩定性，維護簡單等特點受到了客戶的好評，現已成為的主打產品之一。
全過程測量無盲區，顯示醒目、讀數直觀，且測量范圍大。特別是現場指示部分，由于不與液體介質直接接觸，所以對高溫、高壓、高粘度、有毒有害、強腐蝕性介質，更顯其優越性。因此，它比傳統的玻璃管，板式液位計具有更高的可靠性、安全性、先進性、實用性。
UHZ系列磁翻板液位計的主要特點為：
１、密封性強，不易滲透——本系列產品采用特殊接口處理，更適合液氨等高滲透場合使用
２、耐高溫、高壓能力強——本系列產品zui大溫度可大600℃,zui大壓力可達25MPa
３、耐腐蝕能力——本系列產品采用zui新不銹鋼內襯PTFE工藝,使產品防腐能力較強
４、可在低溫場合使用——本系列產品采用特殊夾套工藝，零下200度場合也能應付自如
５、信號遠傳能力強——本產品信號輸出可為開關量、模擬量，可帶HART協議
二、磁翻板液位計面板工作原理

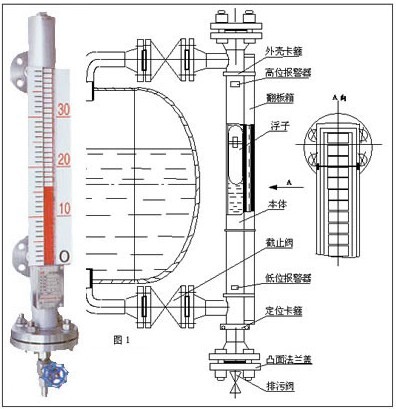

液位計由連通器、主導管、磁性浮子、現場指示牌，及捆綁式液位變送器或液位開關組成。本產
品利用的基本原理是阿基米德原理(浮力原理)及磁荷同性相斥、異性相吸的特性。當主導管內磁性浮子隨
液位升、降時，通過磁耦合驅動指示器內磁翻板翻轉，實現就地觀測和信號遠傳 顯示。
三、磁翻板液位計適用范圍
由于此產品線較長，可涵蓋溫度從-200℃～ 600℃，壓力從常壓到25MPa的大多數場合。有側裝，
如UHZ-517-C0x型；有頂裝式，如UHZ-517-D0x型；有防腐型，如UHZ-517-DFx型；有衛生級，如UHZ-517-W0x；有夾套
防凍型，如UHZ-517-xxxJ1～UHZ-517-xxxJ3；有吊繩型，如UHZ-517－DS1型；有旁通管型安裝式的，如UHZ-517-Cxxa/b型。
四、磁翻板液位計技術參數
測量范圍：150～15000mm
精確度：±10mm
工作壓力：常壓～25MPa
工作溫度：-200～600℃
介質密度：0.5～2.0 g/cm3
介質密度差：≥150kg／m3（測量界位）
環境振動：頻率≤25Hz 振幅≤0.5mm
跟隨速度：≤0.08m/s
介質粘度：≤0.4Pa.S（可采用夾套加熱改善粘度條件）
過程連接：
側裝法蘭：DN25／PN1.0，PN1.6，PN2.5/HG20592～20635-97
頂裝法蘭：DN100／PN1.0，PN2.5凸面或DN100／ PN1.0，PN2.5凸面/HG20592 ～20635-97或者由客戶指定安裝尺寸。
材質：
主導管：1Cr18Ni9Ti；304；316L ；PP；PVC；PTFE
浮子：鈦；PTFE
五、安裝與調試
1、UHZ-517系列產品已經經過嚴格的試壓、模擬運行等測試。零位已經遷至實際零位，用戶可以直接安裝。
２、安裝時需注意主導管內切勿進入導磁雜質，以免影響浮球與顯示板的磁耦合性能。
３、安裝完成后需進行一次磁柱矯正，具體過程見使用說明書。
