產品名稱：MS-UQZ浮球式液位開關





MS-UQZ 浮球液位開關由磁浮球、傳感器、開關三部分組成。當磁浮球隨液位變化，沿導管而上下浮動，浮球內的磁鋼吸合傳感器內相應位置上的干簧管，使傳感器的總電阻(或電壓)發生變化，再由開關將變化后的電阻(或電壓)信號輸出來上下位開關量信號，實現輸液泵的開啟和關閉；可在顯示儀上設定上、下限報警，實現對液位的位式控制。



浮球式液位開關專門用于各種中小型常壓和受壓儲液罐的液位檢測、現場指示信號遠傳、液位報警，可適用于各種衛生、有毒、腐蝕性介質及爆炸性氣體危險場所。有多種安裝形式，適用于各種形式的容器。

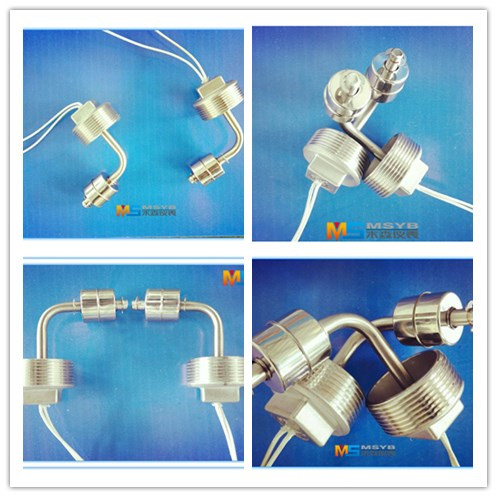

 彎角浮球

浮球式液位開關適應于控制泵運轉來維持液位；控制罐的自動裝卸；控制液位或供給信號，如油箱、自動清洗系統、液壓罐、低壓鍋爐、污水處理系統。

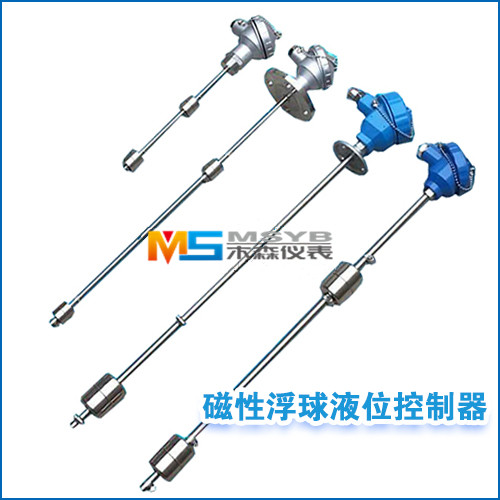

磁浮球液位開關



MS--UQZ 浮球式液位開關結構原理：

    浮球式液位開關使用磁力運作，無機械連接件，運作簡單可靠。當浮球開關被測介質浮動浮子時，浮子帶動主體移動，同時浮子另一端的磁體將控制開關動作桿上的磁體。

浮球式液位開關的技術優勢：浮球開關不含導致故障發生和波紋管、彈簧、密封等部件。而是采用直浮子驅動開關內部磁鐵，浮球開關的簡捷的杠桿使開關瞬間動作。浮子懸臂角限位設計，防止浮子垂直。

在密閉的金屬或塑膠管內，設計一點或多點的磁簧開關，然后將管子貫穿一個或多個，中空而內部裝有環型磁鐵的浮環，并利用固定環，控制浮球與磁簧開關在相關位置上，使浮球在一定范圍內上下浮動。利用浮球內的磁鐵去吸引磁簧開關的接點，產生開與關的動作，作液位的控制或指示。



MS--UQZ 浮球式液位開關特點：

控制開關位置可以隨著使用者需要訂制。

使用磁簧開關不需供應電源，接點壽命可達200萬次。

　　所有的開關出線在同一接線盒，外部施工配線成本低廉。

　　多個開關控制點和其它形式的液位開關比較，RF型的單價zui低。

　　接線盒的防護等級皆在IP-65以上。

　　有PVDF、PP、 PVC塑膠材質及SUS304、SUS316金屬材質，因此不管酸堿液、溶劑或各種燃油，皆有合適產品可配合使用。

　　磁簧開關與導線和液體隔離，因此在高溫、高壓設備上亦可使用。

　　連桿式浮球液位開關套裝，適用于高溫和高壓場合

　　60VA干觸點簧片開關，可通過浮球安裝位置選擇常開或常閉

　　316 SS浮球、導管和安裝接口，適用于惡劣環境

　　帶便于電氣對中調節的可旋轉底座的美標（NEMA 4X）聚丙烯外殼

　　可定制導管長度和開關設定點尺寸



MS- -UQZ 浮球式液位開關參數：

     測量范圍：0~3500mm

     供電電壓：12~36V  DC

     輸出信號：開關量信號；

     負載電阻：250Ω

     測量精度：±10mm

     環境溫度：-40~80℃

    工作溫度：-20~120℃

    公稱壓力：≤1.6MPa

     法蘭標準：A：JB/T82.1-94(平面法蘭)

              DN100   PN1.6 球φ90

                  B：JB/T82.1-94(平面法蘭)

              DN80  PN0.6 球φ76

      介質密度：≥0.65g/cm­3

      介質粘度：≤0.015PaS

      接液材質：不銹鋼

        防護等級：IP65
