頂裝磁浮球液位計原理及指示錯誤等故障分析

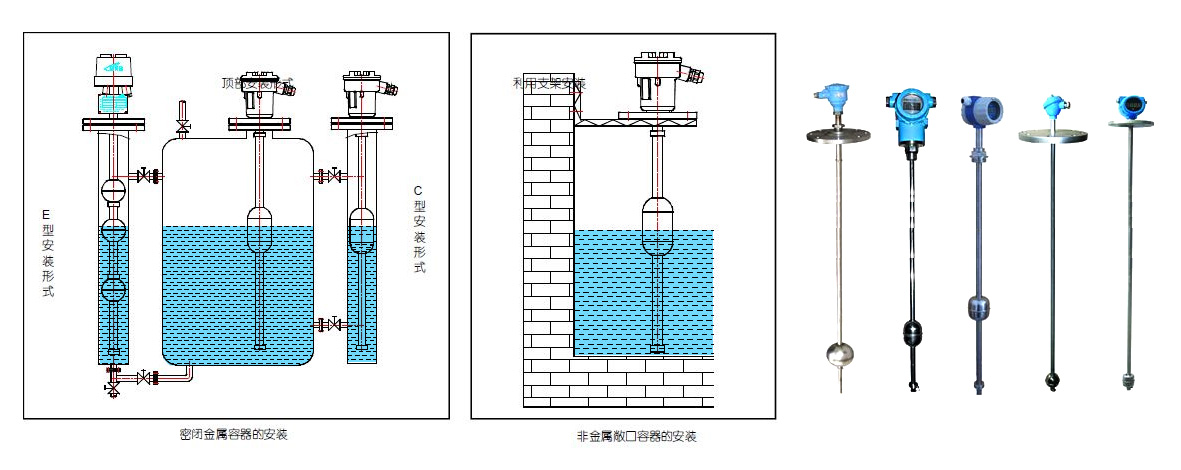

頂裝式磁浮球液位計的結構組成包括：磁浮球、導桿、變送器、二次儀表等組成。一般情況下浮球液位計通過連接法蘭安裝于容器頂上，也有不適合法蘭安裝就，就采用支架式安裝。在測量過程中根據介質制作的磁性浮球會浮于測量介質液面，在液位上下變化時，浮球位置隨之也發生改變，與此同時，浮球液位計導桿內的干簧管在受到浮球內部的永磁體的影響產吸合，將液面位置移動的變化轉換成電信號，通過顯示儀表用數字顯示液體的實際位置，浮球液位計從而達到液面的遠距離檢測和控制。
頂裝式磁浮球液位計在測量的過程中，有時會出現實際液位與測量值產生偏差的情況發生，這時候就要根據現場的情況進行分析，找出導致其產生偏差的原因。以下總結的四種情況涵蓋了日?？梢园l生的原因，朋友們可以對照排查，解決。
一、浮球液位計指示偏大
①常壓車間一液面浮球液位計出現了指示**的現象。
故障檢查、分析：儀表人員到現場檢查浮球的配重在**低點，說明現在儀表的液面是**高。而工藝的現場玻璃板和儀表指示對不上，分析判斷是儀表浮球脫落造成了液面指示**高的假液位現象。
故障處理：因為是浮球脫落無法維護，停車檢修時更換浮球。
②芳烴罐區浮球液位計，操作人員反映該儀表不隨容器內的液位變化，一直指示**，不隨罐內液位變化。
故障檢查、分析：經檢查浮球脫落。
故障處理：重新安裝后正常。
③焦化裝置一臺內浮球式液位變送器指示偏大。
故障檢查、分析：原因有浮球脫落、浮球連桿斷裂、浮球轉換機構損壞、浮球指針或表頭損壞幾種情況。經現場檢查按壓儀表浮球轉換機構、浮球連桿轉動靈活；測量指針和表頭檢查均無故障，
與工藝聯系分析為內部浮球脫落。
故障處理：更換浮球后儀表指示正常。
二、浮球液位計指示偏低
焦化裝置一臺浮球式液位變送器指示偏低。
故障檢查、分析：原因有浮球損壞、浮球連桿彎曲、浮球轉換機構損壞、浮球指針或表頭損壞、線路斷路、電源極性接反幾種情況。經現場檢查按壓儀表浮球轉換機構、浮球連桿轉動靈浯；測量指針和表頭檢查均無故障，與工藝聯系分析為內部浮球連桿彎曲。
故障處理：更換浮球連桿后儀表指示正常。
三、浮球液位計無指示
一臺電動內浮球液位變送器突然無指示。
故障檢查、分析：測量回路電壓信號為DC27V，無電流信號。現場檢查一次元件電源極性沒接反、電流轉換部分無電流輸出，判斷為儀表表頭損壞。
故障處理：更換儀表表頭后指示正常。
四、浮球液位計聯鎖故障
①空分裝置浮球液位控制器液位chao高，聯鎖不動作。
故障現象：當空冷塔液位chao高時，液位控制器內部接點接通，帶動220VAC繼電器動作，發出接點接通信號，送給電氣，使水泵停車。但水位chao高，水泵不停。
故障檢查、分析：在這個通路中，液位chao高，水泵不停，有浮球液位控制器故障、繼電器故障、回路連接故障三種可能的情況，現場先測量了浮球液位控制器在液位chao高時無接點信號送出，證明浮球液位控制器有故障。
故障處理：放水之后，拆下液位控制器，手動搬動平衡錘檢查接點，發現接點接觸不良，對其打磨處理后裝上，配合開車，投上聯鎖。
②浮球液位開關發生誤動作，造成聯鎖動作。
故障檢查、分析：工藝過程中存在雜質，在不斷沉積過程中將浮球開關卡住，造成浮球液位開關動作，經檢查發現浮球液位開關被卡在管壁上。
故障處理：清理污垢后浮球開關恢復正常。
③工藝操作人員反映在KA403塔液面指示LT0415達到100%的情況下，該塔液位聯鎖開關LAHH0413沒有動作，造成聯鎖開關失靈。
故障分析：過程中產生的雜質將浮球開關固定在現有位置上，使其無法動作，造成聯鎖開關失靈。在檢查浮球滾位開關時發現下活門排不出料來。
故障處理：疏通后將儀表重新校驗恢復正常。
