頂裝式磁翻板液位計技術要求

測量范圍：0～5000mm

準確度： ±10mm ±16mm

翻柱直徑：10mm，16mm

公稱壓力：2.5MPa

介質密度：≥0.7g/cm3（特殊要求可達0.45g/cm3)

介質溫度：-20～+350℃

接液材質：不銹鋼304/316/316L及PP材質

介質粘度：≤2.0Pa.s

環境振動：頻率≤25Hz振幅≤0.5mm

跟隨速茺：≤0.05m/s

法蘭標準：HG20592～20635-97

報警器、遠傳裝置：技術參數和UHZ-25系列相同

頂裝磁翻板液位計結構

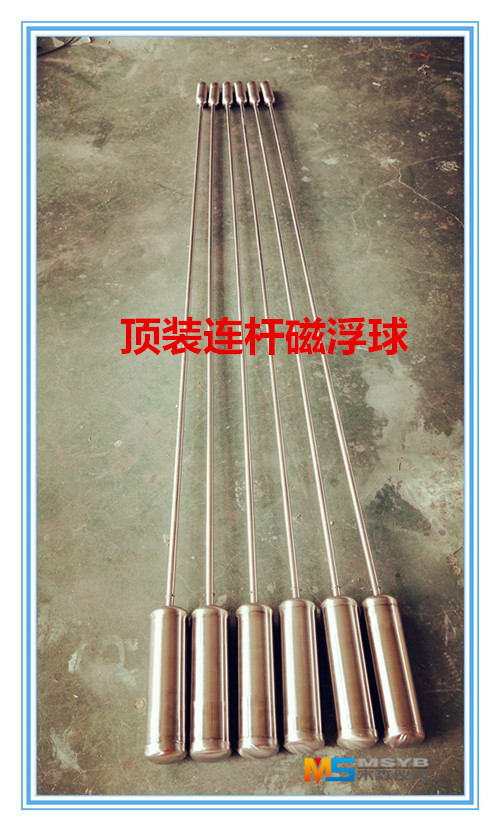

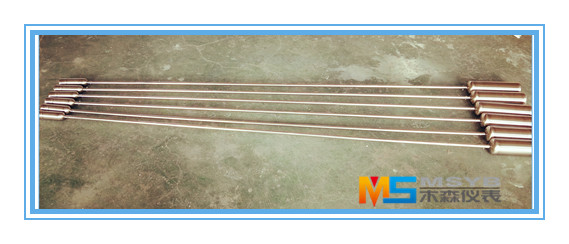

該頂裝式磁翻板液位計由本體(由上、下導管組成）、翻板箱（由紅、白雙色磁性小翻板組成）、浮子（由磁體、頂桿、浮筒組成）等組成，與本公司的液位控制開關和液位遠傳變送器裝置配套使用，可實現液位的上、下上限報警及限位控制，液位遠傳變送器裝置可將液位變化轉換成4-20mA線性電流信號，實現遠距離的指示、檢測、控制和記錄。與其結構如圖所示：





工作原理

     容器內的浮筒（按不同介質和壓力針對），在下導管中隨液面高度的變化而上下浮動并通過頂桿使磁體在上導管內上下移動，促使本體外的翻板翻動并用紅、白顏色來指示液面高度,同時液位變送器將液位信號傳送至控制中心進行液位指示和控制,也可通過計算機進行集中監控。　

       1、 在容器不適宜側面開孔及容器周圍空間很少時，可在容器上部或下部安裝本形式液位計

　　2、 適用于粘度較大的液體介質

　　3、 顯示器的觀察方向可任意改變

　　4、 其他特點和UFZ特點相同

頂裝式磁翻板液位計選用須知:

　　1、 防腐型公稱壓力≤1.0MPa。

　　2、 液位計有一定盲區，故在讀取液位高度時應加上盲區值補償(本廠液位計出廠時，標尺刻度零位已遷移 到實際值)。

　　3、 液位計測量范圍不超過5米，否則影響液位計的穩定可靠、牢度等。

　　4、 安裝連接法蘭，本液位計出廠的常用突面尺寸參考(HG21592-97)制造。

頂裝式磁翻板液位計安裝使用和維護:

　　1、 液位計護導管和主體導管須保持垂直

　　2、 連桿不能彎曲，須挺直插入

　　3、 安裝完畢后，需對顯示器的翻柱用磁鋼引導一次使零位以上顯示白色，零以下顯示紅色。
