玻璃管液位計使用技術參數及故障排除方法
發表時間：2018-08-21 11:12:21 ??點擊次數：1056? 技術支持：150-5269-2011

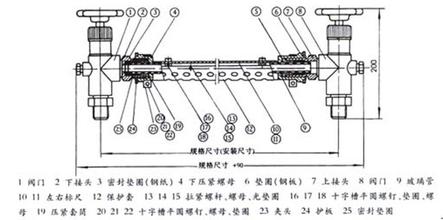

玻璃管液位計具有結構簡單，直觀可靠，經久耐用等優點，但容器中的介質須是與鋼、鋼紙及石墨壓環不起腐蝕作用的。
為了保證自動密封作用，容器內的介質壓力應大于0.2MPa，在打開上下閥時，閥桿退出轉數不少于4轉，使鋼球封門時，不至于碰到閥桿的頂端。
主要技術指標：
●測量范圍(安裝中心距L)：300、500、600、800、 1000、1200、1400、1700、2000mm
●工作壓力：≤1.6MPa
●材質：碳鋼、不銹鋼
●工作溫度：≤200℃
●連接法蘭標準：HGJ46-91 PN1.6 DN20突面 其它法蘭標準如JB/T、GB、ANSI等，請用戶注明。
●伴熱蒸汽壓力：≤0.6MPa
●蒸汽夾套接頭：G1/2"外螺紋
●鋼球自封壓力：≥0.2MPa
常規檢查及故障解決方法,適用于磁翻板液位計，雙色石英管液位計，玻璃管液位計等
1.先檢查電源是否接對，如發現接法不正確應依照操作手冊進行修改。
2.用三電壓表量測+24V與O/P間之電壓，電壓應在13V~36V之間，若電壓不正常應查看線路或相關設備是否異常。
3.*2項應先確認正常后，再于4~20MA回路串一只毫安電表，檢查電流是否正常，若電流值不正常應更換新品或洽客服人員。
4.用電壓表檢查IN與COM間之電壓，正常應為2.5V左右，若電壓過低應再移除EXC導線看看，如果電壓恢復正常則表示磁黃模塊不正常，若電仍然偏低則表示訊號轉換器損壞。若發現以上之現象應按照實際狀況更換訊號轉換器或洽客服人員。
5.浮球降至**下方,旗板未歸零 旗板跟不上浮球下降的速度，應加裝節流裝置以減緩液面升降速度。
6.旗板色片不會翻轉，或色片混亂 應確認本體管周遭及內部沒有磁性體存在，并于清除之后用磁鐵掃過一次，使顏色歸于一致。
7.色片360度翻轉 浮球磁場過強，洽客服人員更換浮球。
8.近接開關不動作用電表檢查開關動作是否正常，磁鐵靠近時接點應導通且電阻應低于300MΩ以下，磁鐵移除后開關應開路且電阻應達10MΩ以上，若未達以上之要求應更換新的近接開關。
9.浮球連續式液位指示計 訊號轉換器之2條線不之如何接到指示計請依照操作手冊將訊號轉換器里有24V端接到指示計之+24V端，訊號轉換器之O/P端接到指示計之AI端，若通電后仍無法正常運作應洽客服人員。
