頂裝式磁翻板液位計原理特點及維護方式
發表時間：2018-10-23 04:26:13 ??點擊次數：977? 技術支持：150-5269-2011
頂裝式磁翻板液位計是應需集中控制而開發的另一種頂裝(底裝)型磁翻板液位計，具有現場指示清晰又能遠傳控制等優點.該產品能廣泛應用于石油化工、化肥、醫藥、船舶、軍事等行業中的各種塔、罐、槽及球形容器上的液位指示.
頂裝式磁翻板液位計技術要求
測量范圍：0～5000mm
準確度： ±10mm ±16mm
翻柱直徑：10mm，16mm
公稱壓力：2.5MPa
介質密度：≥0.7g/cm3（特殊要求可達0.45g/cm3)
介質溫度：-20～+350℃
接液材質：不銹鋼304/316/316L及PP材質
介質粘度：≤2.0Pa.s
環境振動：頻率≤25Hz振幅≤0.5mm
跟隨速茺：≤0.05m/s
法蘭標準：HG20592～20635-97
報警器、遠傳裝置：技術參數和UHZ-25系列相同
頂裝磁翻板液位計結構
該頂裝式磁翻板液位計由本體(由上、下導管組成）、翻板箱（由紅、白雙色磁性小翻板組成）、浮子（由磁體、頂桿、浮筒組成）等組成，與本公司的液位控制開關和液位遠傳變送器裝置配套使用，可實現液位的上、下上限報警及限位控制，液位遠傳變送器裝置可將液位變化轉換成4-20mA線性電流信號，實現遠距離的指示、檢測、控制和記錄。與其結構如圖所示：
頂裝式磁翻板液位計選用須知:
1、 防腐型公稱壓力≤1.0MPa。
2、 液位計有一定盲區，故在讀取液位高度時應加上盲區值補償(本廠液位計出廠時，標尺刻度零位已遷移 到實際值)。
3、 液位計測量范圍不超過5米，否則影響液位計的穩定可靠、牢度等。
4、 安裝連接法蘭，本液位計出廠的常用突面尺寸參考(HG21592-97)制造。
頂裝式磁翻板液位計安裝使用和維護:
1、 液位計護導管和主體導管須保持垂直
2、 連桿不能彎曲，須挺直插入
3、 安裝完畢后，需對顯示器的翻柱用磁鋼引導一次使零位以上顯示白色，零以下顯示紅色。
磁翻板液位計無論是在立式罐還是臥式罐中都有非常多的應用，其安裝方式有頂裝式和側裝式兩種方式，對于位于地面之上的罐體一般采用側裝式安裝方式，對于臥式地下罐則采取頂裝式安裝方式。
某氣田某井區集氣站地埋污水罐采用的是頂裝式磁翻板液位計，該區塊集氣站使用的是地埋污水罐，主要作用是對集氣站內污水進行沉降。在運行過程中，污水罐液位計故障導致顯示數據不準，一方面對污水液位情況掌握不準確，另一方面會出現不安全因素，甚至安全事故。該井區地埋污水罐使用的液位計為頂裝式磁翻板（磁浮子）液位計，根據液位計磁性材質所在位置的不同頂裝式磁翻板液位計也稱為內裝式磁翻板液位計。本文就頂裝式磁翻板液位計在延長氣田某井區應用情況進行探討并對目前頂裝式磁翻板液位計常見故障提出解決措施。
1 頂裝式磁翻板液位計原理及特點
1.1 原理
根據浮力原理和磁性耦合作用而成。當被測容器中的液位升降時，液位計主體管中的磁浮子也隨之升降，浮子內的磁鋼通過磁耦合傳遞到翻板指示器，驅動紅黃翻板翻轉。液位上升時，翻板由紅色翻轉為黃色；液位下降時，翻板由黃色翻轉為紅色。面板的紅黃界位處為容器內介質液位的實際高度，從而實現液位的指示。
1.2 特點

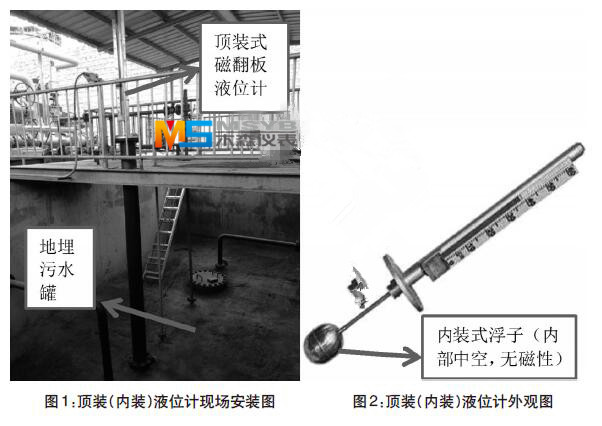

頂裝式磁翻板液位計測量范圍大，讀數直觀清晰；密封結合面少，不易滲漏，可靠；指示部分與被測介質隔離；易于安裝、維修方便。不適合于強烈振動和強磁的工作場合。（圖1，圖2）
1.3 結構
1.3 結構
目前該井區使用的地埋污水罐液位計均為UHZ-517系列磁翻板液位計，主要由五部分組成。
A浮球：浮球直接安裝于液體的容器中，內部中空，本身不帶有磁性，其頂端固定一細長的金屬傳導桿；
B磁浮子：磁浮子為一帶有磁性的金屬圓柱體，連接在金屬傳導桿的另一端，處于護套筒內部，當低端的測量浮球在液面**低時，傳導桿頂部的磁性浮子正處于外部護套筒的**低端；
C面板：內部裝有紅黃磁翻板，磁翻板受金屬傳導桿頂部的磁浮子磁性影響反轉而出現顏色變化，由此能夠指示出浮子的高度即液體的液位高度；
D金屬傳導桿：兩端分別連接浮球和磁浮子；
E護套筒：位于污水罐體外部，作用是保護金屬傳導桿。當低端的測量浮球在液面**低時，傳導桿頂部的磁性浮子正處于外部護套筒的**低端。
2 故障原因分析及措施延長氣田某區塊集氣站地埋污水罐的液位計為頂裝式，頂裝式磁翻板液位計出現故障的原因概括如下：
2.1 浮球、磁浮子外表附著污物

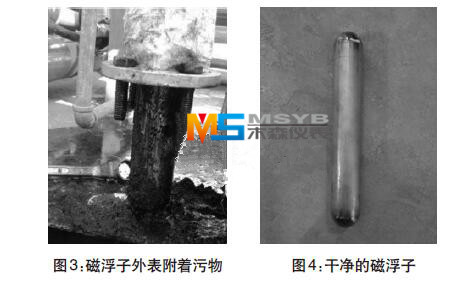

經過兩年多運行，污水罐內可能沉淀污泥雜質導致液位計示數不準?，F場拆卸液位計，并且對浮球和磁浮子進行清洗。（圖3-圖4）
2.2 浮球、磁浮子變形開裂設備檢修期間，清管作業時由于較大的管道壓差伴隨氣流以及管內污物經過排污管線進入地埋污水罐，劇烈的振動以及氣流沖擊導致罐內浮球變形凹陷，甚至在氣流壓力作用下浮球上升卡在罐頂。對于浮球開裂變形的情況需要更換浮球，浮球卡在罐頂則需要打開人空進入罐內解除卡阻。
2.3 面板有臟物卡阻
面板有雜質進入會使磁翻板無法翻片，出現卡阻。解決方法就是用一塊小磁鐵向下緩慢劃過面板的磁翻板，如果正常翻轉，則解除卡阻，否則要更換面板。
2.4 浮子上升下降太快，面板來不及反應
過程中由于自動排液撬故障開啟手動排污時，會有氣體進入污水罐。氣體的竄入導致液位計翻板迅速翻轉至滿值，不是真實液位，而且容易損壞浮子。解決方法是排液之前保持自動放空和手動放空同時開啟，緩慢打開手動排污閥，讓污水慢慢進入污水罐。
3 結論
本文通過現場的檢查和分析，討論了影響頂裝式液位計故障的主要原因以及解決措施。**后得出結論引起頂裝式磁翻板液位計故障的部位主要有浮球、磁浮子以及面板。在日常維護中集氣站值班人員只要掌握正確的維護方法，就能保證液位計的無故障運行。
