頂裝磁翻板液位計產業的發展水平邁向更高層次
發表時間:2019-02-14 04:00:40 ??點擊次數:943? 技術支持:150-5269-2011
頂裝磁翻板液位計產業的發展水平邁向更高階段
頂裝磁翻板液位計適用于開放或壓力容器內的液體測量。頂裝磁翻板液位計可以做到高密封、防泄漏和在高溫、高壓、高粘度、強腐蝕性條件下可靠地全過程測量液位。頂裝磁翻板液位計無盲區、顯示醒目、讀數直觀、測量范圍大。頂裝磁翻板液位計廣泛應用于電力、石油、化工、冶金、環保、船舶、建筑、食品等各行業過程中的液位測量與控制。
*先,智能自動化技術為頂裝磁翻板液位計與測量的相關領域的應用開辟了廣闊的前景。運用智能化軟硬件,使每臺頂裝磁翻板液位計能隨時準確地分析、處理當前的和以前的數據信息,恰當地從低、中、高不同層次上對測量過程進行抽象,以提高現有測量系統的性能和效率,擴展傳統測量系統的功能,如運用神經網絡、遺傳算法、進化計算、混沌控制等智能技術,使頂裝磁翻板液位計實現高速、高效、多功能、高機動靈活等性能。
其次,也可在分散系統的不同頂裝磁翻板液位計中采用微處理器、微控制器等微型芯片技術,設計模糊控制程序,設置各種測量數據的臨界值,頂裝磁翻板液位計運用模糊規則的模糊推理技術,對事物的各種模糊關系進行各種類型的模糊決策。頂裝磁翻板液位計其優勢在于不必建立被控對象的數學模型,也不需大量的測試數據,只需根據經驗,總結合適的控制規則,應用芯片的離線計算、現場調試,頂裝磁翻板液位計按我們的需要和**度產生準確的分析和準時的控制動作。
另外,智能重構信息處理技術也將為頂裝磁翻板液位計創造更廣闊的活動舞臺。結合了計算機與專用集成電路優點的可重構計算機,不僅要根據不同的計算任務對大量的可編程邏輯單元陣列作出靈活的相應配置,其指令級、比特級、流水線級以至任務級的并行計算,使頂裝磁翻板液位計運行速度達到通用計算機的數百倍以上。
綜上所述,隨著智能自動化技術應用的日益深入及應用范圍與規模的不斷擴大,我國的頂裝磁翻板液位計產業的發展水平必將快速邁向更高階段。


頂裝式磁翻板液位計是應需集中控制而開發的另一種頂裝(底裝)型磁翻板液位計,具有現場指示清晰又能遠傳控制等優點.該產品能廣泛應用于石油化工、化肥、醫藥、船舶、軍事等行業中的各種塔、罐、槽及球形容器上的液位指示.


頂裝式磁翻板液位計技術要求
測量范圍:0~5000mm
準確度: ±10mm ±16mm
翻柱直徑:10mm,16mm
公稱壓力:2.5MPa
介質密度:≥0.7g/cm3(特殊要求可達0.45g/cm3)
介質溫度:-20~+350℃
接液材質:不銹鋼304/316/316L及PP材質
介質粘度:≤2.0Pa.s
環境振動:頻率≤25Hz振幅≤0.5mm
跟隨速茺:≤0.05m/s
法蘭標準:HG20592~20635-97
報警器、遠傳裝置:技術參數和UHZ-25系列相同

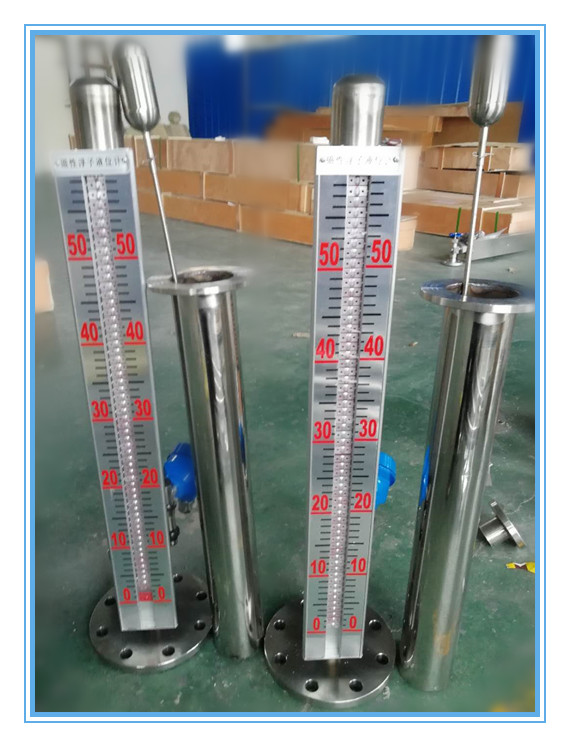

頂裝磁翻板液位計結構
該頂裝式磁翻板液位計由本體(由上、下導管組成)、翻板箱(由紅、白雙色磁性小翻板組成)、浮子(由磁體、頂桿、浮筒組成)等組成,與本公司的液位控制開關和液位遠傳變送器裝置配套使用,可實現液位的上、下上限報警及限位控制,液位遠傳變送器裝置可將液位變化轉換成4-20mA線性電流信號,實現遠距離的指示、檢測、控制和記錄。與其結構如圖所示:


工作原理
容器內的浮筒(按不同介質和壓力針對),在下導管中隨液面高度的變化而上下浮動并通過頂桿使磁體在上導管內上下移動,促使本體外的翻板翻動并用紅、白顏色來指示液面高度,同時液位變送器將液位信號傳送至控制中心進行液位指示和控制,也可通過計算機進行集中監控。
1、 在容器不適宜側面開孔及容器周圍空間很少時,可在容器上部或下部安裝本形式液位計
2、 適用于粘度較大的液體介質
3、 顯示器的觀察方向可任意改變
4、 其他特點和UFZ特點相同




頂裝式磁翻板液位計選用須知:
1、 防腐型公稱壓力≤1.0MPa。
2、 液位計有一定盲區,故在讀取液位高度時應加上盲區值補償(本廠液位計出廠時,標尺刻度零位已遷移 到實際值)。
3、 液位計測量范圍不超過5米,否則影響液位計的穩定可靠、牢度等。
4、 安裝連接法蘭,本液位計出廠的常用突面尺寸參考(HG21592-97)制造。
頂裝式磁翻板液位計安裝使用和維護:
1、 液位計護導管和主體導管須保持垂直
2、 連桿不能彎曲,須挺直插入
3、 安裝完畢后,需對顯示器的翻柱用磁鋼引導一次使零位以上顯示白色,零以下顯示紅色。
