電遠傳式磁翻板液位計是理想的液位檢測儀表
發表時間：2019-02-16 04:27:04 ??點擊次數：1047? 技術支持：150-5269-2011
遠傳式磁翻板液位計是理想的液位檢測儀表
遠傳式磁翻板液位計的應用無處不在，市場對于產品的需求也逐漸加大。近幾年來，國內國內儀器儀表產業發展迅速。作為一款應用廣泛的產品遠傳式磁翻板液位計，市場發展形勢一片大好，行業景氣度頗高，尤其是自主的自動化檢測設備被廣泛看好。
遠傳式磁翻板液位計是以磁浮子為感測元件，并通過磁性浮子與顯示色柱中磁性體的磁耦合作用，反應被測液體或界面的測量儀表。遠傳式磁翻板液位計應用連通管原理，保證被測容器與測量管體間的液位相等，當測量管中的浮子隨被測液體等量變化，浮子中的磁性體與顯示板上顯示色柱中的磁性體耦合作用，使色柱翻轉，白色表示無液，紅色表示有液，以達到接地顯示液位的數值。
遠傳式磁翻板液位計優勢：
.接地顯示的遠傳式磁翻板液位計具有顯示直觀、醒目、視覺寬。
.遠傳式磁翻板液位計適用范圍廣、安裝形式多樣，適合任何介質的液位、界面的測量。
.被測介質與指示結構隔離，遠傳式磁翻板液位計密封性能好，防泄露、適應高壓、高溫、腐蝕條件下的液位測量，可靠性高。
.遠傳式磁翻板液位計耐振動性能好，能適應液位波動大的情況下工作。
.遠傳式磁翻板液位計維護量小，維修費用低的優點，且其指示功能無需另外供電，即使電力供應發生故障，液位觀測也不會受到影響，遠傳式磁翻板液位計是理想的液位檢測儀表。
電遠傳磁翻板液位計主要技術指標：
磁翻板液位計技術要求
測量范圍：0～5000mm
準確度： ±10mm ±16mm
翻柱直徑：10mm，16mm
公稱壓力：2.5MPa
介質密度：≥0.7g/cm3（特殊要求可達0.45g/cm3)
介質溫度：-20～+350℃
接液材質：不銹鋼304/316/316L及PP材質
介質粘度：≤2.0Pa.s
環境振動：頻率≤25Hz振幅≤0.5mm
跟隨速茺：≤0.05m/s
法蘭標準：HG20592～20635-97
報警器、遠傳裝置：技術參數和UHZ-25系列相同。
電遠傳磁翻板液位計工作原理：
該磁翻柱液位計由本體(由上、下導管組成）、翻板箱（由紅、白雙色磁性小翻板組成）、浮子（由磁體、頂桿、浮筒組成）以及液位變送器等組成，其結構如圖所示。工作原理為：容器內的浮筒（按不同介質和壓力針對），在下導管中隨液面高度的變化而上下浮動并通過頂桿使磁體在上導管內上下移動，促使本體外的翻柱翻動并用紅、白顏色來指示液面高度,同時液位變送器將液位信號傳送至控制中心進行液位指示和控制,也可通過計算機進行集中監控。
1、 在容器不適宜側面開孔及容器周圍空間很少時，可在容器上部或下部安裝本形式液位計
2、 適用于粘度較大的液體介質
3、 顯示器的觀察方向可任意改變
4、 其他特點和UFZ特點相同。
電遠傳磁翻板液位計選用須知:
1、 防腐型公稱壓力≤1.0MPa。
2、 液位計有一定盲區，故在讀取液位高度時應加上盲區值補償(本廠液位計出廠時，標尺刻度零位已遷移 到實際值)。
3、 液位計測量范圍不超過5米，否則影響液位計的穩定可靠、牢度等。
4、 安裝連接法蘭，本液位計出廠的常用突面尺寸參考(HG21592-97)制造。
電遠傳磁翻板液位計安裝使用和維護:
1、 液位計護導管和主體導管須保持垂直
2、 連桿不能彎曲，須挺直插入

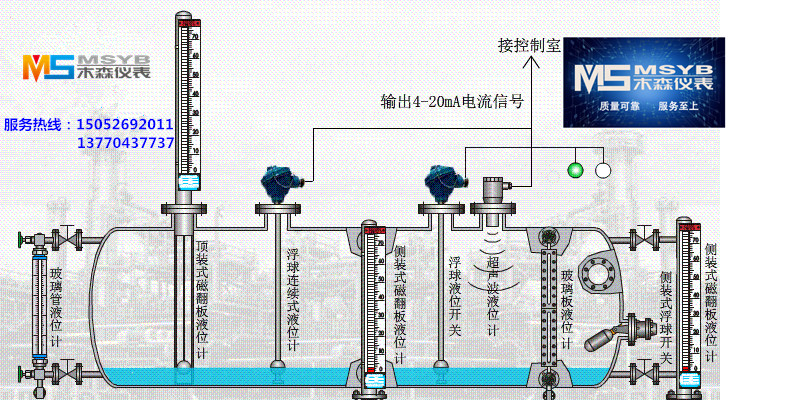

電遠傳磁翻板液位計安裝示意圖：
