磁翻板液位計使用結構優點及安裝示意圖
發表時間：2019-03-09 04:22:15 ??點擊次數：875? 技術支持：150-5269-2011

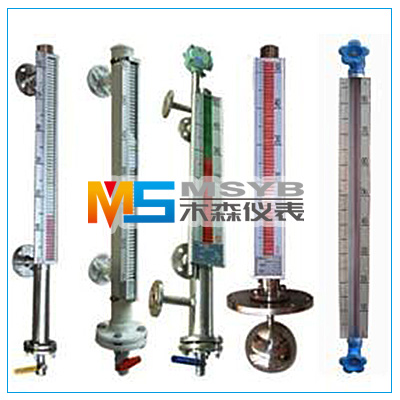

磁翻板液位計廣泛用于電力、石油、化工、冶金、環保、船舶、建筑、食品等行業過程中的液位測量與控制。產品根據浮力原理和磁性耦合作用而成，當被測容器中的液位升降時，液位計本體管中的磁性浮子也隨之升降，浮子內的磁鋼通過磁耦合傳遞到磁翻柱指示器，驅動紅、白翻柱翻轉180°，當液位上升時翻柱由白色轉變為紅色，當液位下降時翻柱由紅色轉變為白色，指示器的紅白交界處為容器內部液位的實際高度，從而實現液位清晰的指示。
1、適用范圍廣、安裝形式多樣，適合任何介質的液位、界面的測量。
2、被測介質與指示結構隔離，密封性能好，防泄露、適應高壓、高溫、腐蝕條件下的液位測量，可靠性高。
3、集現場指示、遠傳變送、報警控制開關于一體且可自由調整，功能齊全 雙色指示帶夜光、連續直觀、醒目、測量范圍大，觀察方向可任意改變。
4、耐振動性能好，能適應液位波動大的情況下工作 結構簡單，安裝方便，維護費用低。
5、帶精美的磁鋼校正器，現場隨意校調技術參數。
磁翻板液位計工作的基本原理：
磁翻板液位計根據浮力原理和磁性耦合作用原理工作的。當被測容器中的液位升降時，磁翻板液位計主導管中的浮子也隨之升降，浮子內的磁鋼通過磁耦合傳遞到現場指示器，驅動紅、白翻柱翻轉180°，當液位上升時，翻柱由白色轉為紅色，當液位下降時，翻柱由紅色轉為白色，指示器的紅、白界位處為容器內介質液位的實際高度，從而實現液位的指示。也可在本體管上加裝磁性技術'>開關或遠傳變送器，輸出開關信號或模擬量信號。適合用于高溫、高壓、耐腐蝕等場合，可就地顯示和遠程控制。
磁翻板液位計具有就地顯示的直讀式特性。不需多組液位計組合。有著單體進行全量程測量，設備少開孔，顯示清晰，標志醒目，讀數直觀等優點。
由于具有磁性耦合隔離器密閉結構。尤其適用于易燃、易爆和腐蝕有毒液位檢測。從而使原復雜環境的液位檢測手段變得簡單和可靠安全。
二、用戶在磁翻板液位計選型訂貨前需了解并提供的技術參數：
1、安裝方式： 側裝式（如圖1所示） 頂裝式（如圖2所示）
2、測量介質：比如水、油、其他化工溶劑及液體原料
3、材質要求：比如304不銹鋼、316L不銹鋼、不銹鋼襯四氟,PP、PVC (如果用戶不清楚，在提供相關參數后，可由我我司技術人員幫助選擇地)
4、測量介質溫度：溫度的不同決定了浮子和顯示面板的材料類型的不同選擇。冬天溫度過低時，就需要加裝電位熱或蒸汽夾套進行保溫，液位計可以測量的介質溫度-20℃~500℃。
5、工作壓力：壓力的大小決定了主導管的厚度及焊接等加工工藝的不同。液位計可測量的介質**高的壓力可以達到10MPa。
6、連接方式：頂裝式磁翻板液位計系列產品一般情況下是采用DN80或DN100的連接法蘭，側裝式磁翻板液位計采用的連接方式有三種：法蘭連接（比如DN25）、卡箍連接、螺紋連接。
7、測量范圍：1.側裝式因為是通過上下兩個導管與需測量容器相連，因此其測量范圍就是兩個導管中心之間的距離，簡稱中心距。
2.頂裝式因為是從頂部插入容器內部的，因此其測量范圍為容器頂部到底部之間需要測量的這段距離。
< style="margin: 0px; padding: 0px; color: rgb(0, 102, 102); text-decoration-line: none; outline: none; font-family: Arial, ????;">
安裝示意圖
8、遠傳輸出及報警信號：磁翻板液位計可實現遠傳4-20mA，485通訊，Modbus協議及開關量信號、報警功能。
三、磁翻板液位計選型表
1、液位計安裝須垂直，以保證浮球組件在主體管內上下運動自如。
2、液位計主體周圍不容許有導磁體靠近否則直接影響液位計工F確工作。
3、液位計安裝完畢后，需要用磁鋼進行校正對翻柱導引一次使零位以下顯示紅色，零位以上顯示白色。
4、液位計投入運行時應先打開下引液管閥門讓液體介質平穩進入主體管，避免液體介質帶著浮球組件急速上升，而造成翻柱轉失靈和亂翻。若發生此現象待液面平穩后可用磁鋼重新校正。
5、因運輸過程中為了不使浮球組件損壞，故出廠前將浮球組件取出液位計主體管外，待液位計安裝完畢后，打開底部排污法蘭，再將浮球組件重新裝入主體管內，注意浮球組件重的一頭朝上，不能倒裝。如果在出廠時已經將浮球組件安裝在主體管內，為保證運輸過
程中不伎浮球組件損壞，我們用軟卡將浮球組件固定在主體管內，安裝時只要將軟卡抽出即可。
6、根據介質情況，可定期打開排污法蘭清洗主體管沉淀物質。
磁翻板液位計根據浮力原理和磁性耦合作用原理工作的。當被測容器中的液位升降時，磁翻板液位計主導管中的浮子也隨之升降，浮子內的磁鋼通過磁耦合傳遞到現場指示器，驅動紅、白翻柱翻轉180°，當液位上升時，翻柱由白色轉為紅色，當液位下降時，翻柱由紅色轉為白色，指示器的紅、白界位處為容器內介質液位的實際高度，從而實現液位的指示。也可在本體管上加裝磁性技術'>開關或遠傳變送器，輸出開關信號或模擬量信號。適合用于高溫、高壓、耐腐蝕等場合，可就地顯示和遠程控制。
磁翻板液位計具有就地顯示的直讀式特性。不需多組液位計組合。有著單體進行全量程測量，設備少開孔，顯示清晰，標志醒目，讀數直觀等優點。
由于具有磁性耦合隔離器密閉結構。尤其適用于易燃、易爆和腐蝕有毒液位檢測。從而使原復雜環境的液位檢測手段變得簡單和可靠安全。
二、用戶在磁翻板液位計選型訂貨前需了解并提供的技術參數：
1、安裝方式： 側裝式（如圖1所示） 頂裝式（如圖2所示）
2、測量介質：比如水、油、其他化工溶劑及液體原料
3、材質要求：比如304不銹鋼、316L不銹鋼、不銹鋼襯四氟,PP、PVC (如果用戶不清楚，在提供相關參數后，可由我我司技術人員幫助選擇地)
4、測量介質溫度：溫度的不同決定了浮子和顯示面板的材料類型的不同選擇。冬天溫度過低時，就需要加裝電位熱或蒸汽夾套進行保溫，液位計可以測量的介質溫度-20℃~500℃。
5、工作壓力：壓力的大小決定了主導管的厚度及焊接等加工工藝的不同。液位計可測量的介質**高的壓力可以達到10MPa。
6、連接方式：頂裝式磁翻板液位計系列產品一般情況下是采用DN80或DN100的連接法蘭，側裝式磁翻板液位計采用的連接方式有三種：法蘭連接（比如DN25）、卡箍連接、螺紋連接。
7、測量范圍：1.側裝式因為是通過上下兩個導管與需測量容器相連，因此其測量范圍就是兩個導管中心之間的距離，簡稱中心距。
2.頂裝式因為是從頂部插入容器內部的，因此其測量范圍為容器頂部到底部之間需要測量的這段距離。
< style="margin: 0px; padding: 0px; color: rgb(0, 102, 102); text-decoration-line: none; outline: none; font-family: Arial, ????;">
安裝示意圖
8、遠傳輸出及報警信號：磁翻板液位計可實現遠傳4-20mA，485通訊，Modbus協議及開關量信號、報警功能。
三、磁翻板液位計選型表
| MS-UHZ磁翻板液位計廠家編號 | ||||||||||
| 量程例：1-1000mm | 量程 | |||||||||
| 517C | 普通側裝型 | 基本類型 | ||||||||
| SF | 防腐型 | |||||||||
| ZQK/DB | 伴熱型 | |||||||||
| D | 防霜型 | |||||||||
| GW | 高溫型 | |||||||||
| F | 防爆型(Bd為隔爆型、Bi為本安型) | |||||||||
| DJ | 頂裝型 | |||||||||
| GY | 高壓型 | |||||||||
| GWGY | 高溫高壓型 | |||||||||
|
其他 |
||||||||||
| A | 0.45-0.51 | 介質密度(g/cm3) | ||||||||
| B | 0.51-0.65 | |||||||||
| C | 0.62-0.75 | |||||||||
| D | 0.75-0.9 | |||||||||
| E | 0.9-1.0 | |||||||||
| F | 1.0-1.8 | |||||||||
| 0 | 常壓 | 過程壓力(MPa) | ||||||||
| 1 | 其他(另注明) | |||||||||
| A | 304 | 主體材質 | ||||||||
| B | 316 | |||||||||
| C | 316L | |||||||||
| D | PVC/UPVC | |||||||||
| E | 304+F4 | |||||||||
| F | 304+PE | |||||||||
| G | 其他 | |||||||||
| A | 翻柱現場顯示 | 顯示方式 | ||||||||
| B | 變送器輸出型(現場表頭顯示) | |||||||||
| C | 變送器輸出型(無現場表頭顯示) | |||||||||
| D | 其他型 | |||||||||
| A | 無報警點 | 報警代號 | ||||||||
| B | 有一個報警點 | |||||||||
| C | 有兩個報警點 | |||||||||
| D | 其他 | |||||||||
| 連接法蘭口徑例：(DN)50 | 法蘭口徑 | |||||||||
注：例如“MS-UHZ-2000517CE0ACD20 主要參數是：介質密度為0.9-1.0g/cm3、公稱壓力為常壓1.0MPa、量程為2000mm、主體材質為不銹鋼304、變送器輸出型(無現場表頭顯示)、連接法蘭口徑DN20型磁翻板液位計。
適用范圍及特點:本液位計是在借鑒國內外同類產品的基礎上，積極吸收、揉合眾多產品的優點，通過公司技術人員的精心設計而成的。采用磁體和進口電子元件，使產品具有：設計合理、結構簡單、使用方便、性能穩定、使用壽命長、便于安裝維護等優點。 同時，隨著市場需求的變化公司產品也在不斷地實現質量技術的升級和工藝的改進、拓寬本液位計的應用領域及適用范圍。另外，本液位計輸出信號多樣，實現遠距離的液位指示、檢測、控制和記錄。 磁浮子液位計幾乎可以適用于各種工業自動化過程控制中的液位測量與控制。可以廣泛運用于石油加工、食品加工、化工、水處理、制藥、電力、造紙、冶金、船舶和鍋爐等領域中的液位測量、控制與監測。
1、液位計安裝須垂直，以保證浮球組件在主體管內上下運動自如。
2、液位計主體周圍不容許有導磁體靠近否則直接影響液位計工F確工作。
3、液位計安裝完畢后，需要用磁鋼進行校正對翻柱導引一次使零位以下顯示紅色，零位以上顯示白色。
4、液位計投入運行時應先打開下引液管閥門讓液體介質平穩進入主體管，避免液體介質帶著浮球組件急速上升，而造成翻柱轉失靈和亂翻。若發生此現象待液面平穩后可用磁鋼重新校正。
5、因運輸過程中為了不使浮球組件損壞，故出廠前將浮球組件取出液位計主體管外，待液位計安裝完畢后，打開底部排污法蘭，再將浮球組件重新裝入主體管內，注意浮球組件重的一頭朝上，不能倒裝。如果在出廠時已經將浮球組件安裝在主體管內，為保證運輸過
程中不伎浮球組件損壞，我們用軟卡將浮球組件固定在主體管內，安裝時只要將軟卡抽出即可。
6、根據介質情況，可定期打開排污法蘭清洗主體管沉淀物質。
