磁致伸縮液位計應用場合安裝
發表時間：2019-03-13 04:16:59 ??點擊次數：1207? 技術支持：150-5269-2011
產品概述

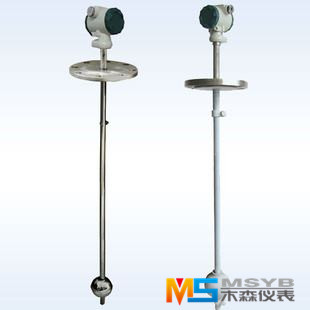

MS-UAT100系列智能型磁致伸縮液位變送器是采用磁致伸縮原理的高精度位移測量傳感器，具有測量精度高、穩定可靠、壽命長、結構精巧、環境適應性強等優點，油罐頂部安裝無需清罐，安全、方便、快捷。
產品按GB3836-2000《爆炸性環境用防爆電氣設備》的要求設計和認證。適用于石油、化工、食品、制藥等行業的容器內液位的**測量。
磁致伸縮界位變送器是由測量管、浮子和電子變送器三部分組成。測量管外管為不銹鋼保護管，內部為磁致伸縮線；浮子沿測量管隨液面上升或下降，浮子內裝有磁鐵，并在周圍形成磁場；電子變送器定時發出電流脈沖，稱起始脈沖，該脈沖沿磁致伸縮線向下傳播，在向下運動中其周圍也產生一個磁場。兩磁場相遇瞬間產生一個扭力，作用于磁致伸縮線上，形成一個返回脈沖。該脈沖以固定的速度向上傳播，并被電子變送器所接收。通過測量起始脈沖與返回脈沖之間的時間間隔即可**的測出液位高度。
工作原理
磁致伸縮液位傳感器部分是基于磁致伸縮原理設計的，它由敏感元件波導絲（管）、活動磁鐵及發射電脈沖信號和接收返回信號的電子部件構成。當電子探頭中脈沖發生器產生的電脈沖沿鋼管內的波導絲傳遞時，電脈沖同時伴隨產生一個垂直于波導絲的環形磁場以光速沿波導絲傳遞。當脈沖環形磁場與浮子固有磁場相遇時，二者的磁場矢量相疊加形成螺旋磁場，產生瞬時扭力并在波導絲上形成一個機械扭力波以聲速傳遞返回到電子探頭，使線圈兩端產生感應脈沖。通過測量出發電脈沖與扭力波返回產生的感應脈沖之間的時間差，就可以**地計算出被測液面高度。同時將溫度傳感器置于測桿內，便可連續測定介質溫度。
主要技術參數
| MS-UAT100 | ||
| 測量范圍 | 0.2～6m | |
| 液面精度 | ±1mm | |
| 重復性 | 0.5mm | |
| 工作溫度 | -40℃～120℃ | |
| 工作壓力 | -0.05～10MPa | |
| 介質密度 | 0.5g/cm3～1.8g/cm3 | |
| 防爆標準 | ExiaⅡCT6 | |
| 外殼保護等級 | IP65 | |
| 供電電壓 | 24VDC | |
| 輸 出 | 三線制4～20mA | |
| 測桿材質 |
標準型316L不銹鋼 可選20號合金鋼、哈氏C-276、316L SS套Teflon或電子拋光 |
|
| 過程連接 | DN50以上 | |
選型表
| MS-UAT100 | 磁致伸縮液位變送器，輸出4～20mA | ||||||||||||
|
|
S6 | 316L不銹鋼 | 探桿材料 | ||||||||||
| A2 | 20號合金鋼 | ||||||||||||
| HC | 哈氏C-276合金 | ||||||||||||
| TF | 316L 不銹鋼外套PFA (1/16” 厚) ；(**177ºC & 3.5 kg/cm2) | ||||||||||||
| LW | 頂部安裝 | 變送器結構 | |||||||||||
| TW | 底部安裝 | ||||||||||||
| A | 鑄鋁 | 變送器外殼 | |||||||||||
| S | 不銹鋼 | ||||||||||||
| R1 | 普通桿式 | 探桿類型 | |||||||||||
| F1 | 纜式 | ||||||||||||
| HP | 高壓桿式 | ||||||||||||
| H0 | －40～80ºC | 過程溫度 | |||||||||||
| H1 | －40～120ºC | ||||||||||||
| H2 | －40～230ºC(僅AT100) | ||||||||||||
| H3 | －40～425ºC(僅AT100) | ||||||||||||
| M1 | 1個液位 | 輸出信號 | |||||||||||
| M4 | 2個液位(僅UAT100) | ||||||||||||
| M4A | 1個液位，HART協議(僅AT100) | ||||||||||||
| M4B | 2個液位，HART協議(僅AT100) | ||||||||||||
| X | 無*二路4~20mA輸出 | *二路模擬輸出 | |||||||||||
| R1 | 有*二路4~20mA輸出 | ||||||||||||
| O | 普通型 | 防爆選項 | |||||||||||
| D | 隔爆型 | ||||||||||||
| E | 本安型 | ||||||||||||
| －□ | 安裝高度(mm) | ||||||||||||
| －□ | 測量范圍(mm) | ||||||||||||
| －□ | 介質密度(g/cm3) | ||||||||||||
| －□ | 工作壓力(MPa) | ||||||||||||
磁致伸縮液位計由三部分組成：探測桿，電路單元和浮子組成。具有HART協議，可遠程調整零點和量程。也可通過機殼內三個按鍵與LCD液晶進行各種參數調整。可組態的參數包括單位、顯示上下限、阻尼、平移修正、校準上下限、數模微調校正、恢復出廠設定。該液位計測量時，電路單元產生電流脈沖，該脈沖沿著磁致伸縮線向下傳輸，并產生一個環形的磁場。在探測桿外配有浮子，浮子沿探測桿隨液位的變化而上下移動。由于浮子內裝有一組永磁鐵，所以浮子同時產生一個磁場。當電流磁場與浮子磁場相遇時，產生一個“扭曲”脈沖，或稱“返回”脈沖。將“返回”脈沖與電流脈沖的時間差轉換成脈沖信號，從而計算出浮子的實際位置，測得液位。
1、典型的安裝方法，用來測量臥式儲罐的液位時，采用頂部安裝。
2、如用于中間液位控制時采用側面安裝。
3、測量大型立油罐的液位時采用軟纜式頂部安裝。
4、與磁翻板液位計配套應用時的安裝方法。
5、測量瀝青儲罐等的液位時的安裝方法。
