浮球液位計如何正確地進行日常的維護
發表時間：2019-04-24 04:21:53 ??點擊次數：821? 技術支持：150-5269-2011
浮球液位計是一種比較適用于各種敞開和低壓條件下的液面位置測量的液位儀表，該儀表能夠在所要求的液面位置測量，并且可以通過準確的遠傳控制信號，對液位高度進行及時的報警或自動控制水泵電動機的啟動和停止等。
其工作原理是利用浮球內磁環隨液位的變化，從而來改變桿內的電阻于磁簧開關所組成的分壓電路，磁簧開關的間隙*小，精度就*高。連續式浮球液位計的分壓信號可經過轉換器變成4~20mA或其他不同的標準信號。這種液位計可配合其他儀表作遠距離的指示，是一種原理比較簡單，可靠性極佳的液位指示計。目前此儀表已經廣泛的應用于工礦企業、民用建筑、科技研究領域中的水塔、水箱、水池等的水（液）位自動控制或報警，同時也可用于環境保護的“三廢”處理排污放液的設施之中。
浮球液位計的浮子如果正常使用，也可使用三氯乙烯或酒精注入引壓孔到其高度二分之一處浸泡5分鐘左右,**起碼3年內不需要維修保養。如果是比較特殊的 介質，然后輕微晃動、重復多次,直到磁性浮子式液位計清洗干凈位止。比如比較粘稠的、或者雜質多的，維護起來也比較方便，直接拿開法蘭，抽出浮子就可以 了。
浮球液位計的浮子在罐體內部，那么，在日常的維護保養中，清洗完畢后將液位計慢慢的放回鐵管中,只需要觀察和記錄參數即可，觀察測量液位與實際液位是 否大致一致，觀察液位指示是否正常，如果記錄參數沒有問題，就算是一次維護了。感覺已放置鐵管的低部,將旋帽安裝回原處即可,因為如果真的要進行整 體的清洗那是不可取的，也是不實際的，那會非常麻煩。而且再次拿出、重復放入可能會影響浮球液位計的測量。況且浮球液位計本身不需要維護保養，因此只需要 常規的觀察和記錄就可以保證其正常工作。在將卸下清洗后的液位計重新安裝,須再次對比照水閘同一水位當時的水位表尺。
對二次儀表的檢測值進行矯正，我們知道任何產品都有使用壽命，不論數據壽命的長短，如果沒有做好維護保養，那只能縮短機器使用壽命而已。常用的浮球液 位計也是需要維護的，雖然它與磁翻板液位計一樣，相比于其他液位計安裝維護保養都很方便和簡潔，但是也是基礎工作，以確保采樣數據的正確性。須做到規范 和定時維護保養的習慣，才能保證產品的正常工作，延長使用壽命。
液位計要放置整齊,浮子雖然在內部，但是浮球液位計的維護不需要打開罐體，這就是這種液位計的優勢之處。但是，液位計的管道、線路要有條理，在正確操作無誤的情況下，浮子是基本不需要維護保養的，潤滑良好按時加油或換油,油壓正常,油標明亮,油路暢通。
使用磁簧開關不需供應電源，接點壽命可達200萬次。
所有的開關出線在同一接線盒，外部施工配線成本低廉。
多個開關控制點和其它形式的液位開關比較，RF型的單價**低。
接線盒的防護等級皆在IP-65以上。
有PVDF、PP、 PVC塑膠材質及SUS304、SUS316金屬材質，因此不管酸堿液、溶劑或各種燃油，皆有合適產品可配合使用。
磁簧開關與導線和液體隔離，因此在高溫、高壓設備上亦可使用。

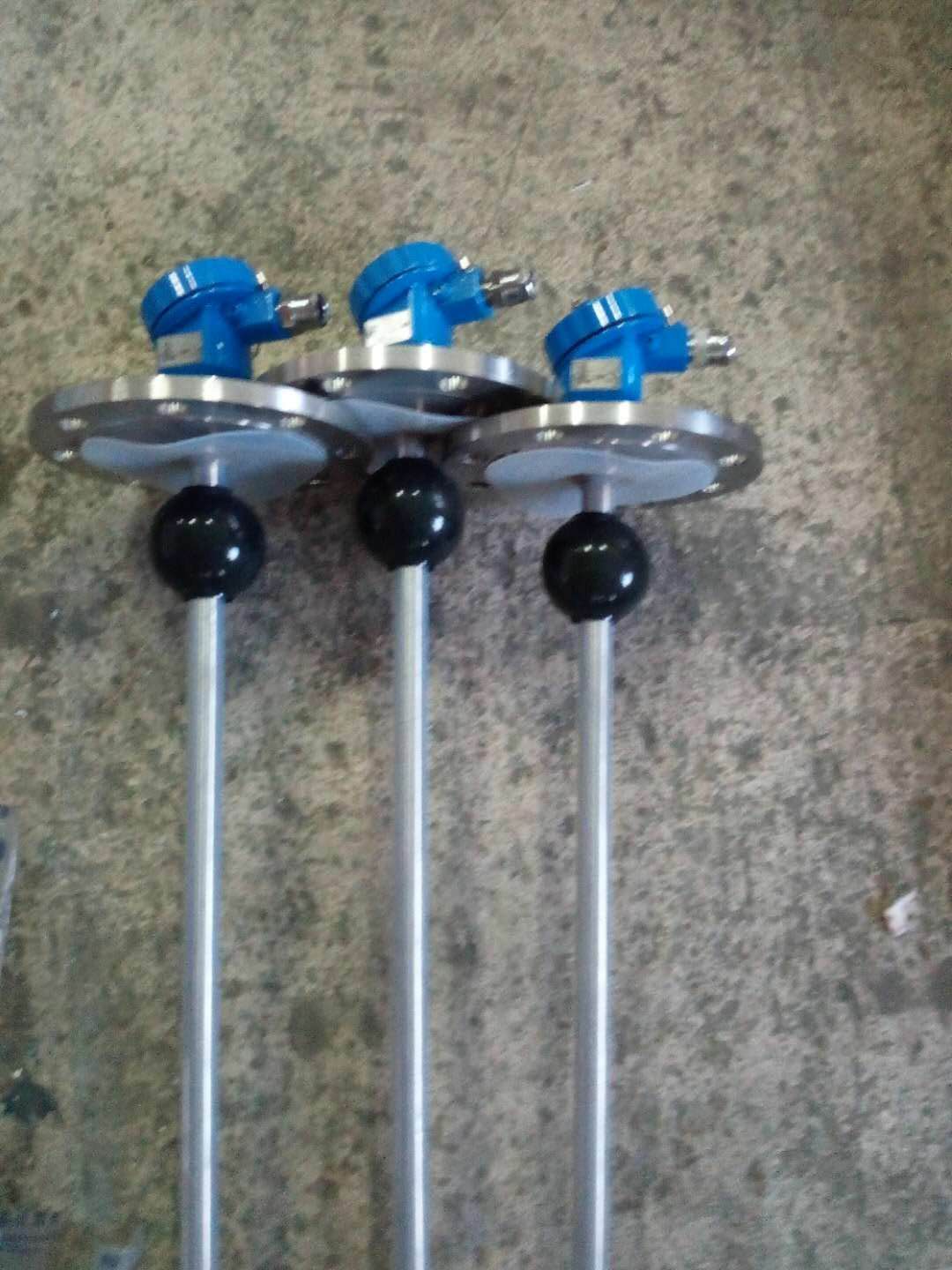

連桿式浮球液位開關套裝，適用于高溫和高壓場合
60VA干觸點簧片開關，可通過浮球安裝位置選擇常開或常閉
316 SS浮球、導管和安裝接口，適用于惡劣環境
帶便于電氣對中調節的可旋轉底座的美標（NEMA 4X）聚丙烯外殼
可定制導管長度和開關設定點尺寸
MS- -UQZ浮球式液位開關參數：
測量范圍：0~3500mm
供電電壓：12~36V DC
輸出信號：開關量信號；
負載電阻：250Ω
測量精度：±10mm
環境溫度：-40~80℃
工作溫度：-20~120℃
公稱壓力：≤1.6MPa
法蘭標準：A：JB/T82.1-94(平面法蘭)
DN100 PN1.6 球φ90
B：JB/T82.1-94(平面法蘭)
DN80 PN0.6 球φ76
介質密度：≥0.65g/cm3
介質粘度：≤0.015PaS
接液材質：不銹鋼
防護等級：IP65
MS--UQZ浮球式液位開關產品選型表：
|
型 號 |
規 格 |
表 示 內 容 |
||
|
MS-UQZ |
|
磁浮球液位開關 |
||
|
|
01 |
|
|
頂置式 |
|
02 |
|
|
側側式 |
|
|
03 |
|
|
側底式 |
|
|
04 |
|
|
支架式 |
|
|
|
H |
|
測量范圍H |
|
|
|
|
* |
引頸長度(選01型時請注明) |
|
|
MS-UQZ |
□ |
□ |
□ |
|
MS--UQZ浮球式液位開關計分以下四種安裝方式：
A：頂置安裝 B：側側安裝 C：側底安裝 D：支架安裝
(訂貨時請用戶注明安裝形式和引頸長度L值。)
對于敞口或非金屬容器，可以采用支架安裝方式。具體形式見圖
MS--UQZ浮球式液位開關接線方式：見圖
MS--UQZ浮球式液位開關操作說明：
1、按鍵操作
|
調零鍵[Z]、調整鍵[S]、功能鍵[M]
|
||
|
操作內容
|
操作方法
|
備注
|
|
按鍵開鎖
|
同時按下[Z]和[S]鍵5秒鐘以上，便可開鎖(LCD屏幕顯示：OPEN)。
|
|
|
PV值清零
(即零位調整)
|
將浮球直接置于零位上，按鍵開鎖后，再同時按下[Z]、[S]鍵2秒鐘以上，便可將當前PV值設置為0，(LCD屏幕顯示：PV=0) | 如果當前PV值與0值的偏差超出50%FS，PV值清零無效，(LCD屏幕顯示：PVER) |
|
4mA點有源遷移
|
按鍵調零：將浮球置于零位，按下[Z]鍵2秒鐘，開關將輸出4mA電流，完成調零操作。(LCD屏幕顯示：LSET) |
|
|
20mA點有源遷移
|
按鍵調滿：將浮球置于滿位，按下[S]鍵2秒鐘，開關輸出20mA電流，完成調滿操作。(LCD屏幕顯示：HSET) |
|
|
開關數據恢復
|
先按下[Z]鍵，再接通電源，繼續按住[Z] 5秒鐘以上，如果LCD屏幕顯示OK，則說明已將開關數據恢復到出廠時狀態，松開按鍵便可，若LCD顯示FAIL，則說明示未對開關進行過數據備份，無法將開關數據恢復到出廠時狀態。 | |
如果2分鐘之內沒有任何按鍵按下，開關按鍵自動鎖住，若要操作，需重新開鎖。以上操作，使用調零鍵【Z】、調滿鍵【S】即可實現，兩按鍵開關主板按鍵操作說明同上。不帶表頭顯示外接電流表也可實現調整。
2、測量參數設置
測量參數設置時，連續按下功能鍵【M】將依次顯示ZERO、SPRN、DPMP、DISP、FIX C **后按功能鍵確認并退出設置狀態恢復顯示狀態。
|
顯示內容
|
設置內容
|
操作方法
|
|
|
0.888
ZEPO CM
|
設置4mA點量程
|
按[Z]鍵選擇修改的數字或小數點 | 按[S]鍵調整數值或小數點位置 |
|
100.00
SPRN CM
|
設置20mA點量程
|
同上
|
同上
|
|
2.000
DPMP S
|
設置阻尼時間
|
同上
|
同上
|
|
12.008
DISP mA
|
設置顯示模式
|
按[S]鍵選擇顯示模式(顯示液位、電流、百分比) | |
|
3.6
FIX C CM
|
固定電流輸出
|
輸出屏幕顯示的電流值(3.6、4、8、12、16、20、22.8mA) |
|
