浮球液位計的測量原理及部件
發表時間：2019-05-12 23:10:27 ??點擊次數：875? 技術支持：150-5269-2011
浮球液位計的測量原理
浮球液位計是以磁浮球為測量元件，通過磁耦合作用，使傳感器內電阻成線性變化，由智能轉換器將電阻變化轉換成4~20mA標準電流信號，并疊加HART信號輸出或就地液晶顯示，可現場顯示液位的百分比、4~20mA電流及液位值，遠傳供給控制室可實現液位的自動檢測、控制和記錄。
浮球液位計由浮球、插桿等組成。浮球液位計通過連接法蘭安裝于容器頂上，浮球根據排開液體體積相等等原理浮于液面，當容器的液位變化時浮球也隨著上下移動，由于磁性作用，浮球液位計的干簧受磁性吸合，把液面位置變化成電信號，通過顯示儀表用數字顯示液體的實際位置，浮球液位計從而達到液面的遠距離檢測和控制。
MS- -UQZ浮球式液位開關參數：
測量范圍：0~3500mm
供電電壓：12~36V DC
輸出信號：開關量信號；
負載電阻：250Ω
測量精度：±10mm
環境溫度：-40~80℃
工作溫度：-20~120℃
公稱壓力：≤1.6MPa
法蘭標準：A：JB/T82.1-94(平面法蘭)
DN100 PN1.6 球φ90
B：JB/T82.1-94(平面法蘭)
DN80 PN0.6 球φ76
介質密度：≥0.65g/cm3
介質粘度：≤0.015PaS
接液材質：不銹鋼
防護等級：IP65
更多產品請點擊www.cu758.cn
產品相關關鍵詞 ：報警開關,液位報警,磁翻板液位計報警開關,液位計廠家
MS--UQZ浮球式液位開關產品選型表：
|
型 號 |
規 格 |
表 示 內 容 |
||
|
MS-UQZ |
|
磁浮球液位開關 |
||
|
|
01 |
|
|
頂置式 |
|
02 |
|
|
側側式 |
|
|
03 |
|
|
側底式 |
|
|
04 |
|
|
支架式 |
|
|
|
H |
|
測量范圍H |
|
|
|
|
* |
引頸長度(選01型時請注明) |
|
|
MS-UQZ |
□ |
□ |
□ |
|
MS--UQZ浮球式液位開關計分以下四種安裝方式：
A：頂置安裝 B：側側安裝 C：側底安裝 D：支架安裝
(訂貨時請用戶注明安裝形式和引頸長度L值。)

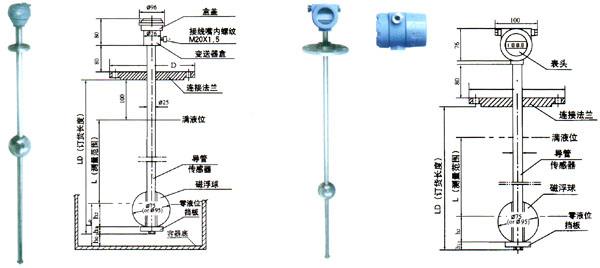

對于敞口或非金屬容器，可以采用支架安裝方式。具體形式見圖
