浮球液位計以其結構簡樸、操作簡便、可靠性好、準確度高、低消耗的特點，頗受人們歡迎，被廣泛用于大壩（水庫）水位的檢測、污水處理、石油化工原料儲存、食品飲料和加油站地下庫存等各種液罐的液位工業計量和控制。儀表中液位測量通常使用液位計來測量罐體和箱體里液位的高度，顯示里面的液位的高度,其中浮球液位計就是居多液位計中的一種被廣泛應用的測量儀表。



　　浮球液位計的原理及結構:

　　浮球液位計主要由浮球、插桿等組成。

　　浮球液位計通過連接法蘭按裝于容器頂上，浮球根據排開液體體積相等原理浮于液面，當容器的液位變化時浮球也隨著上下移動，由于磁性作用，浮球液位計的干簧受磁性吸合，把液面位置變化成電信號，通過顯示儀表用數字顯示液體的實際位置，浮球液位計從而達到液面的遠距離檢測和控制。



　　適用范圍及特點：

　　浮球液位計幾乎可以適用與各種工業自動化過程控制中的液位測量與控制，可以廣泛運用于石油加工、食品加工、化工、水處理、制藥、電力、造紙、冶金、船舶和鍋爐等領域中的液位測量、控制與監測。



　　浮球液位計是由液位傳感器和智能HART板（電流轉換器）兩部分組成，浮球與液位同步變化，控制干簧管吸合斷開，從而使傳感器內電阻成線性變化，再由轉換器將電阻的變化轉換成4~20mA標準電流信號并疊加HART數字信號輸出。遠傳供給控制室可實現液位的自動檢測、控制和記錄。



　　浮球液位計的在選型時要點及安裝說明：

　　浮球液位計有兩種浮動形式，一種是浮球動，導桿不動；另一種則是浮球和導桿同時動。前一種浮球和導桿間不能有雜物，這一點選型時就要注意。后一種要避免導桿濺上雜物，同時這種形式抗介質流動的能力較小，安裝定位時要注意避免。



　　共同點是浮球上下運動時不能有阻礙。安裝垂直度要符合要求，在介質存在流動時要避開急流安裝，必要時可加強導桿固定或加裝靜止套。

　　浮球液位計安裝說明：

　　1、被測介質不應含有鐵磁性雜質。

　　2、為了防止運輸時浮球在密封管上高速滑落或撞擊，引起測量帶脫出，故儀表在出廠前，用卡箍將浮球固定在密封密管底部,磁鋼在密封管頂部。用戶在安裝使用前應先拆去卡箍，將浮球上升至密封管頂部，然后輕緩地將浮球下移，針針應作相應的轉動。

　　3、儀表的面扳指示為指針式，滿度測量時指示數字為喱針方向排列，空度測量時指示數字為逆時針方向排列。

　　4、儀表出廠時附有安裝法蘭，用戶應有配管道法蘭。

　　5、儀表的安裝位置一般選擇在量程之半。

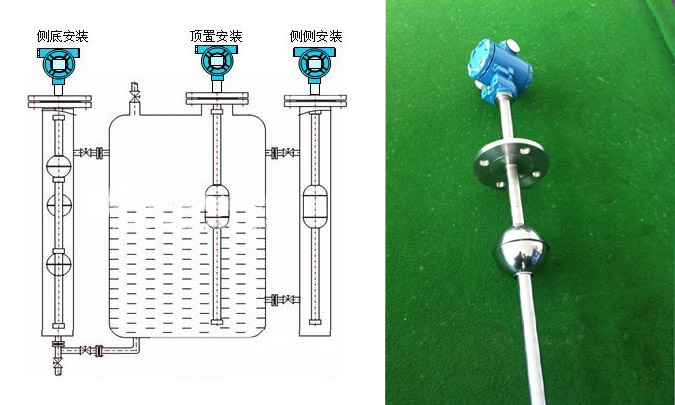

　　浮球液位計分以下四種安裝方式：



　　1：側底安裝  2：頂置安裝  3：側側安裝

調零鍵[Z]、調整鍵[S]、功能鍵[M]
操作內容	操作方法	備注
按鍵開鎖	同時按下[Z]和[S]鍵5秒鐘以上，便可開鎖(LCD屏幕顯示：OPEN)。
PV值清零 (即零位調整)	將浮球直接置于零位上，按鍵開鎖后，再同時按下[Z]、[S]鍵2秒鐘以上，便可將當前PV值設置為0，(LCD屏幕顯示：PV=0)	如果當前PV值與0值的偏差超出50%FS，PV值清零無效，(LCD屏幕顯示：PVER)
4mA點有源遷移	按鍵調零：將浮球置于零位，按下[Z]鍵2秒鐘，開關將輸出4mA電流，完成調零操作。(LCD屏幕顯示：LSET)
20mA點有源遷移	按鍵調滿：將浮球置于滿位，按下[S]鍵2秒鐘，開關輸出20mA電流，完成調滿操作。(LCD屏幕顯示：HSET)
開關數據恢復	先按下[Z]鍵，再接通電源，繼續按住[Z] 5秒鐘以上，如果LCD屏幕顯示OK，則說明已將開關數據恢復到出廠時狀態，松開按鍵便可，若LCD顯示FAIL，則說明示未對開關進行過數據備份，無法將開關數據恢復到出廠時狀態。

顯示內容	設置內容	操作方法
0.888 ZEPO CM	設置4mA點量程	按[Z]鍵選擇修改的數字或小數點	按[S]鍵調整數值或小數點位置
100.00 SPRN CM	設置20mA點量程	同上	同上
2.000 DPMP S	設置阻尼時間	同上	同上
12.008 DISP mA	設置顯示模式	按[S]鍵選擇顯示模式(顯示液位、電流、百分比)
3.6 FIX C CM	固定電流輸出	輸出屏幕顯示的電流值(3.6、4、8、12、16、20、22.8mA)
