磁翻板液位計主體管里有一個具有磁性的浮子（浮子的長度與介質的密度溫度壓力有關），有固定的長度，當液位為0的時候，浮子肯定在**底端的。這個時候浮子的上端肯定是與0液位刻度線平齊的，然后根據磁翻板液位計的原理讀數出來才是正確的0液位。因此，一般能做到這樣的場合就不會存在盲區。



　正常情況無盲區舉個例子：現場有一個柴油儲罐，豎直罐體的底部離地面有40公分，罐體高度是4米。要測量罐體的液位高度，選擇側裝磁翻板液位計。

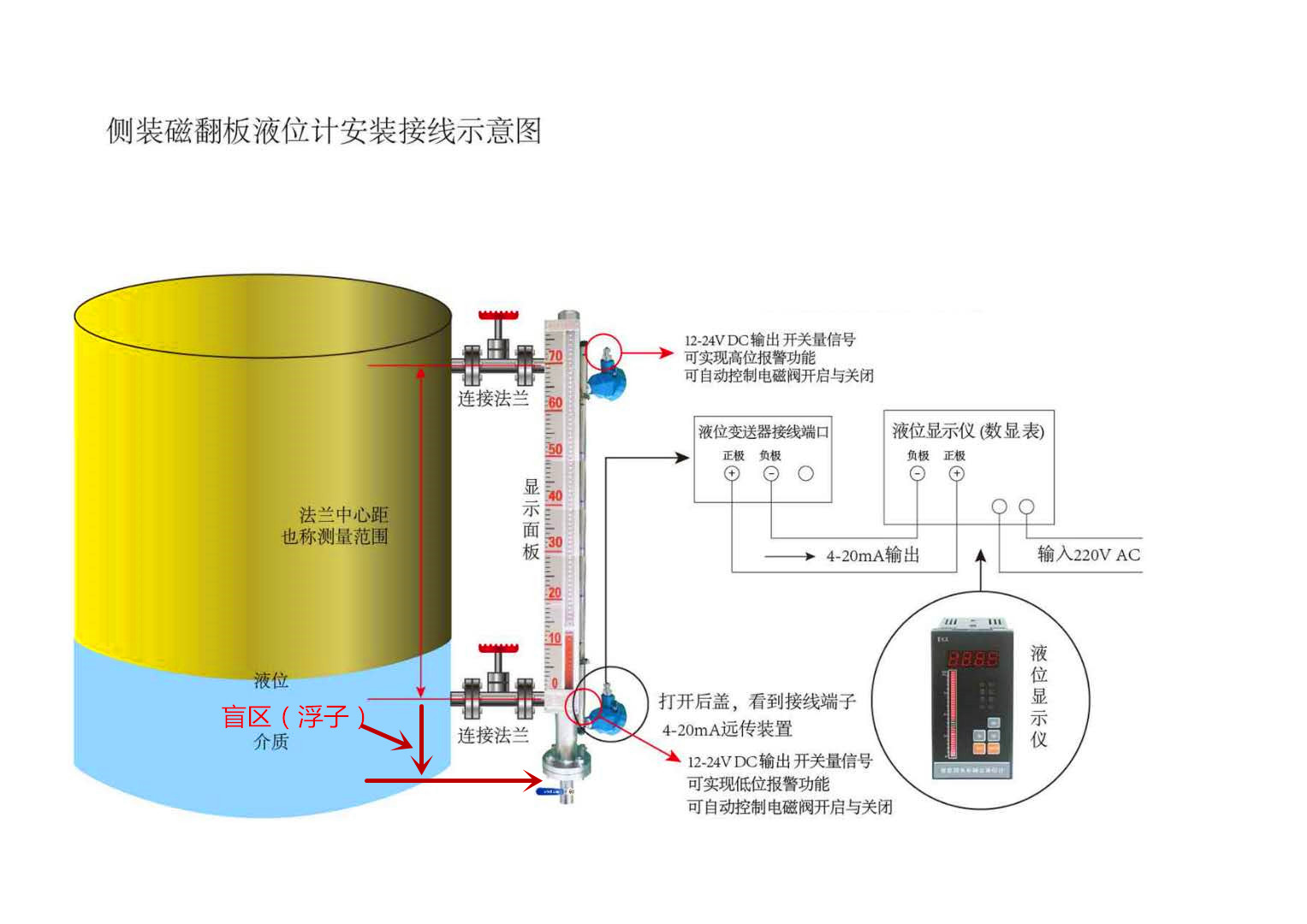

實例說明側裝磁翻板液位計的存在盲區及無盲區不同區別



　　那么磁翻板液位計的中心距就可以選擇4米，因為 罐體底部離地面有40公分，所以可以讓下端法蘭中心開孔處安置在罐體底部。因為即便加上浮子的長度和排污閥的長度也超過不了40公分。也就說，從下端法蘭中心處開始往下一直到地面的空間正好可以安置磁性浮子，當液位下降到0的時候，浮子正好下滑到液位計主體管道的**低端。這個時候就沒有盲區。



　　還要注意的是上面提到的40公分距離是根據現場測量介質的密度壓力溫度計算出來的保險距離，包括了浮子的長度和液位計排污閥的操作空間。



　　理解了上面一個例子，那么相反的情況，當罐體底部（或者液位計下端法蘭安裝中心處）緊靠地面或者離地面距離很短。那么這個時候下端法蘭肯定要往上移動，因為液位始終要測量到0刻度液位，那么浮子的上端肯定要與0刻度線平齊，那么0刻度線以下（就是下端法蘭中心）往下至少要多一點長度的主體管道（浮子的長度）。這個時候由于兩端法蘭中心距離就等于測量范圍的原理，盲區就是這個下端法蘭中心與罐體底端的距離。



 　　同樣的道理，如果罐體頂部的上方也存在障礙物，也要根據以上兩個例子考慮設計。因為當液位滿量程的時候，比如液位高度上升至6米，如果要測量到6米液位，那么磁性浮子的底端肯定是高于6米液位刻度線的。所以肯定也要有上浮空間。如果罐體頂部的上面有空間障礙物，那么也會存在盲區。



　　 當然這個時候客戶如果選擇 零刻度線 也就是下端的開孔中心往上移，那就不會存在盲區。因為客戶把這個盲區給扔掉了。比如說本來罐體離地面只有不超過10公分的距離，這個情況與至少離地面30公分的標準還有差距，這個10公分肯定遠遠不夠零刻度線往下的長度。那么下端的開孔中心往上移了20公分之后，頂多是現場**低液位是在20公分處，20公分以下的液位測量不到客戶無所謂，那這種情況也可以無盲區。當然現在很多罐體區都有這個底部空間



　　 以上所說的三個例子都是選擇側裝磁翻板液位計的方式才會出現的。如果選擇的是頂裝磁翻板液位計，那么正常情況下是不存在盲區的，不過測量范圍沒有側裝的長。
