投入式液位計它采用進口不銹鋼隔離膜片的高精度、高穩定性力敏芯片經合理的結構設計和厚膜技術溫度補償、信號放大、V/I轉換，對不銹鋼殼體進行全密封焊接，有通氣導管的防水電纜，使傳感器背壓腔與大氣連接，從而制成工業標準的4～20mA或0～10mA信號輸出且性能穩定可靠的全固態產品。投入式變送器它是基于所測液體靜壓與該液體高度成正比的原理，采用擴散硅或陶瓷敏感元件的壓阻效應，將靜壓轉成電信號。經過溫度補償和線性校正。轉換成4-20mADC標準電流信號輸出。投入式液位計的傳感器部分可直接投入到液體中，變送器部分可用法蘭或支架固定，安裝使用方便。

投入式液位變送器（投入式液位計）是一種常用的液位檢測儀器，可以直接投入到被測介質中，具有可靠性高、使用壽命長、安裝簡便等優點。用戶應該如何安裝投入式液位變送器？下面小編就來具體介紹一下投入式液位變送器的正確安裝方法，希望可以幫助到大家。



安裝方法

在靜態液位中安裝方法：在敞口的容器中測量靜態液位時，把投入式液位變送器的探頭直接投入到容器底部，在容器開口處用尼龍帶或三腳可調安裝架等將電纜線（接線盒）固定即可。



在流動液位中安裝方法：在流動的液體中測量液位時，因介質波動較大，可以在液體中插入一根Φ45mm的鋼管，同時在水流方向的反面不同高度的管壁上打若干小孔，使液體流入管內。另一種方法是在液體底部加裝阻尼裝置，以過濾泥沙和消除動態壓力和波浪對投入式液位變送器安裝測量的影響。



投入式液位變送器應安裝在靜止的深井、水池中時，通常可以把內徑Φ45mm左右的鋼管(在不同高度打若干小孔，以便水流通暢進入管內)垂直固定于水中，然后將投入式液位變送器的傳感器部分放入鋼管中即可使用。液位變送器的安裝方向應為垂直，安裝位置應遠離液體出入口及攪拌器。在有較大振動的使用場合，可在變送器上纏繞鋼絲，利用鋼絲減震，以免拉斷電纜線。測量流動或有攪拌的液體液位時，通常把內徑Φ45mm左右的鋼管（在液體流向的反面不同高度打若干小孔）。



怎樣解決抗干擾

投入式液位變送器穩定性好，精度高，安裝使用方便。但在日常使用中還會受到很多因素的影響。為使用戶能夠更好的使用投入式液位變送器，為廣大消費者提供一下解決辦法。



傳統的安裝方法：就是在測量一個小水箱的液位時，把液位變送器傳感器直接安裝在水箱的底部，傳感器的線性化不錯。但存在一個問題，當水箱上面有水流下來時，會使下面的壓力值波動比較大。從紹興中儀技術部分析數據來看，用每1秒鐘取出一個數據，從一天幾次進放水時的液位測量，顯示的數據波動比較大，其中又有正確的數值；用10ms取出一個數來平均，效果也不好。如何進行解決?



防干擾解決方法

因為數據不準確的原因來自水流的沖擊，那么我們安裝投入式液位變送器時只要避免液體下流時壓力直接沖擊探頭，或者用其他的物體擋住液體下流時候那瞬間直接沖擊的壓力就可以了。



方法一、把進水口裝成淋浴式的，把一股大水流切斷成小水流噴灑下來，效果還不錯；



方法二、把進水管口彎一下，使進水口略微往上翹一點，水在出來時會*先往空中拋然后再落下，減少了直接沖擊(將動能轉換成勢能)。



方法三、在水中安裝內徑45mm左右鋼管，水流入口反方向位置打若干小孔，液位計探頭安裝在鋼管內可以減少沖擊，提高穩定性。



安裝注意事項

1、投入式液位變送器運輸、儲存時應恢復原包裝，存放在陰涼、干燥、通風的庫房內。



2、如在日常使用中發現異常，應立即切斷電源，停止使用，進行檢查，或聯系紹興中儀廠家解決。

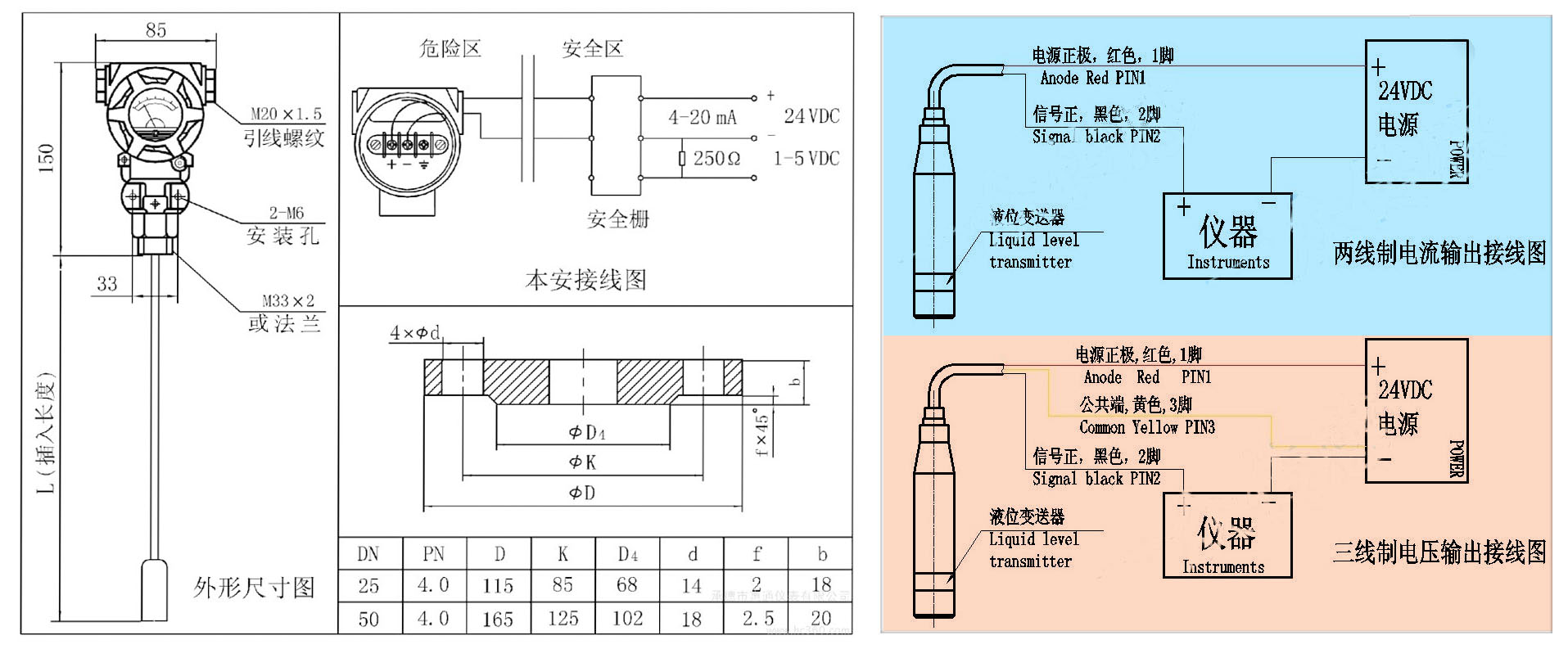

3、接供電電源時應嚴格按照隨機接線說明進行連接，不可反接，不可接錯。



工作原理

投入式液位計ZYK20系列采用靜液壓測量原理，當測量探頭放入液體中時，設大氣壓力為Po，液面到測量元件高為h，液體密度為r，當地重力加速度為g，則變送器探頭上所受壓力為：Pl＝Po+r×g×h，敏感元件的負側通過導氣電纜與大氣相通所受壓力為：P2=Po于是測量元件所測到的壓力差值為：P= Pl-P2=r×g×h，對于特定的液體介質和確定的地區，r和g均為常數，于是P口h，即可由儀表輸出電流大小獲得液位高度，即水深。
