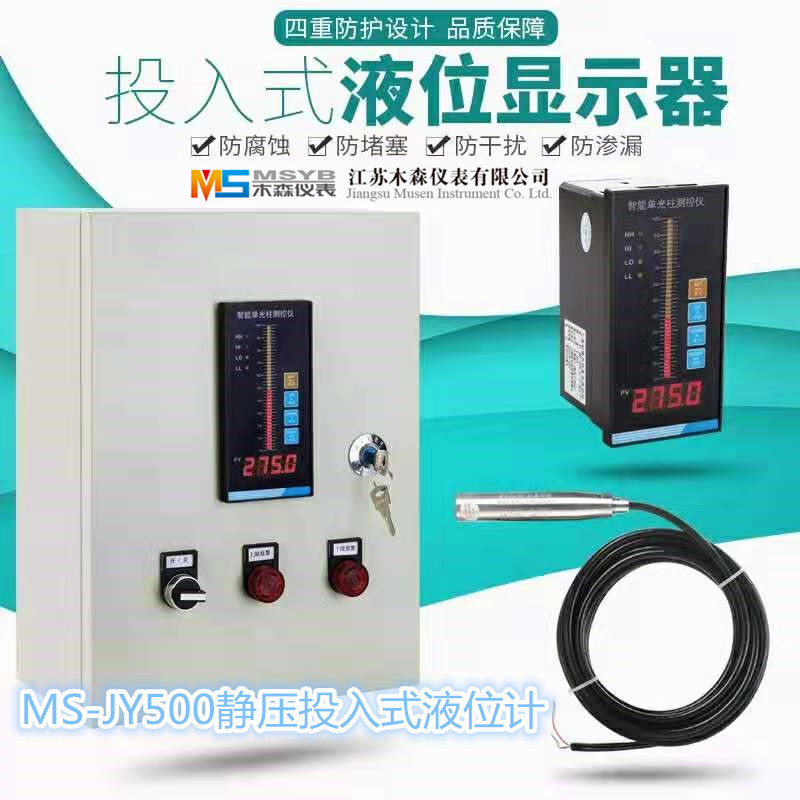

靜壓式投入式液位計是一種使用非常普遍的液體壓力與液位測量儀表，MS-JY500系列投入式靜壓液位變送器的傳感器部分可直接投入到液體中，變送器部分可用法蘭或支架固定，安裝使用以及后期的維護方便靈活，本產口可以廣泛適用于石油、化工、冶金、環保、食品、水利等行業的液位測量，是一款質優價廉，性價比非常突出的液位測量產。MS-500JY靜壓式投入式液位計的基本工作原理就是靜壓液位測量，是基于所測液體靜壓與該液體高度成正比的原理，采用擴散硅或陶瓷敏感元件的壓阻效應，將靜壓轉成電信號。經過溫度補償和線性校正，轉換成4-20mADC標準電流信號輸出。



液體介質中，某一個深度產生的壓力就是測量點以上的介質自身的重量所產生的。它與介質的密度和當?shù)氐闹亓铀俣瘸烧取Ｍㄟ^公式P＝ρGH反映了他們之間的比例關系。其中P＝壓力，ρ＝介質密度，G＝重力加速度，H＝測量點的深度。所以投入式液位計測量的物理量其實是壓力，通過投入式液位計的標定單位MH2O就可以了解。而實際的液位須通過知道密度和重力加速度這兩個參數后，通過換算獲得。這樣的換算在工業領域中通常是通過二次儀表或者PLC進行的。



投入式液位計采用先進的電子陶瓷技術，無中介液干式壓力測量技術、厚膜電子技術設計制造，其關鍵件引進具有國際先進水平傳感膜片，它與目前使用擴散硅式液位變送器比較，有兩個顯著不同的技術差別，一是測量元件要用新興陶瓷材料；一是測量元件內無中介液體，是固體的，因而產品有著優*的技術性能。



投入式液位計的產品組成結構：

投入式液位計由一個內置毛細軟管的特殊導氣電纜、一個抗壓接頭和一個探頭組成。投入式液位計的探頭構造是一個不銹鋼筒芯，底部帶有膜片，并由一個帶孔的塑料外殼罩住。液位測量實際上就是在測探頭上的液體靜壓與實際大氣壓之差，然后再由陶瓷傳感器（附著在不銹鋼薄膜上）和電子元件將該壓差轉換成4～20mA輸出信號。



投入式液位計的優點主要是：

　　　　測量精度高；

　　　　安裝方便；

　　　　信號可遠傳遙控；

　　　　可以通過選擇不同的材料抵抗各種介質的腐蝕；

　　　　適合用于防爆場合；

　　　　價格適中。



投入式液位計采用兩線制的優點：

       投入式液位計采用兩線制的優點：

    1、不輕易受寄生熱電偶和沿電線電阻壓降和溫漂的影響，可用很是便宜的更細的導線；可節流大年夜量電纜線和安裝用度；

    2、在電流源輸出電阻足夠大年夜時，經磁場耦合感應到導線環路內的電壓，不會產生明顯影響，因為干擾源引發的電流小，一般操縱雙絞線就可以降落干擾；兩線制與三線制須用樊籬線，樊籬線的樊籬層要妥當接地。

    3、電容性干擾會導致領受器電阻有關誤差，對4～20mA兩線制環路，領受器電阻凡是為250Ω（取樣Uout=1～5V）這個電阻小到不足以產生明顯誤差，是以，可以許可的電線長度比電壓遙測系統更長更遠；

    4、各個單臺示讀裝配或記錄裝配可以在電線長度不等的分歧通道間進行換接，不因電線長度的不等而造成精度的差別，實現分離匯集，分離式匯集的好處就是：分離匯集，集中節制。

    5、將4mA用于零電平，使判定開路與短路或傳感器破壞（0mA狀況）十分便利。

6，在兩線輸出口很是輕易增設一兩只防雷防浪涌器件，有益于安然防雷防爆。



投入式液位計的優點主要缺點表現為：

　　　　測量信號需要換算；

　　　　無法測量超過125℃的高溫介質溫度；

　　　　測量介質的密度須均勻一致。



MS-JY500投入式靜壓液位計如何安裝：　

　液位計應安裝在靜止的深井、水池中時，通常把內徑Φ45mm左右的鋼管(不同高度打若干小孔，以便水通暢進入管內)固定于水中，然后將靜壓投入式液位計放入鋼管中即可使用。變送器的安裝方向為垂直，投入式安裝位置應遠離液體出入口及攪拌器。在有較大振動的使用場合，可在變送器上纏繞鋼絲，利用鋼絲減震，以免拉斷電纜線。測量流動或有攪拌的液體的液位時，通常把內徑Φ45mm左右的鋼管(在液體流向的反面不同高度打若干小孔，以便水通暢進入管內)固定于水中，然后將靜壓投入式液位計放入鋼管中即可使用。



MS-JY500投入式靜壓液位計使用與安裝的注意事項：

　　1.液位變送器運輸、儲存時應恢復原包裝，存放在陰涼、干燥、通風的庫房內。

　　2.使用中發現異常，應關掉電源，停止使用，進行檢查

　　3.接供電電源時應嚴格按照接線說明進行連接。
