通過干簧管實現遠傳功的磁翻板液位計應用說明
發表時間：2019-08-15 12:07:22 ??點擊次數：672? 技術支持：150-5269-2011
磁翻板液位計在測量儲罐的液位時，測量數據讀取直接的方式就是現場觀測并記錄，通過外部的翻柱或翻板面板顯示器，可以清楚地看到內部的液位位置。不過在許多需要集中控制的企業，這個方式就有陷了，如果儲罐較多，并且工作人員需要在中控室做一個整體的觀測比對和數據記錄，這種方式效率就低了許多，并不方便。于是廠家根據客戶的需求，開發了以干簧管為材料的信號遠傳裝置，有效地彌補了這個缺陷，的方便了用戶的上的需求。本文針對于磁翻板液位計的遠傳裝置的設計和應用作一個說明，希望對朋友們的工作有所幫助。
*先我們對干簧管實的工作原理及內部結構作簡要介紹

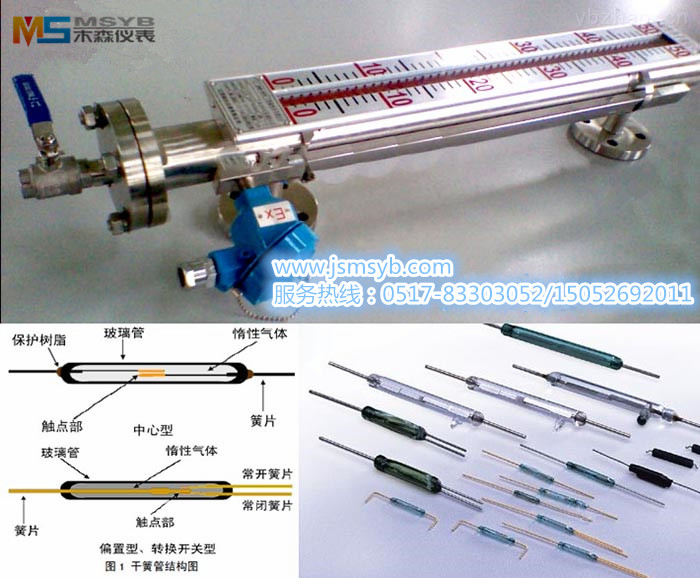

干簧管（Reed Switch）也稱舌簧管或磁簧開關，是一種磁敏的特殊開關，是干簧繼電器和接近開關的主要部件。通常有兩個軟磁性材料做成的、無磁時斷開的金屬簧片觸點，有的還有*三個作為常閉觸點的簧片。這些簧片觸點被封裝在充有惰性氣體(如氮、氦等)或真空的玻璃管里，玻璃管內平行封裝的簧片端部重疊，并留有一定間隙或相互接觸以構成開關的常開或常閉觸點。只要用磁鐵接近它，干簧管兩個節點就會吸合在一起，使電路導通。干簧管比一般機械開關結構簡單、體積小、速度高、工作壽命長；而與電子開關相比，它又有抗負載沖擊能力強等特點，工作可靠性很高。
干簧管在磁翻板液位計中的應用
磁翻板液位計的遠傳部分遠傳裝置是利用干簧管來實現的。其結構是通過一個與浮子測量管長度相同與接近的變送測量管，這個變送測量管內就是整齊排列的一排干簧管，磁浮子隨著液面的運動，就會觸發相應位置的干簧管動作，經過測量與轉換電路的變送，轉換成標準的信號，通過相應的傳輸電纜傳送到控制室。
磁翻板液位計干簧管的使用狀況
UHZ系列遠傳型磁翻板液位計的電信號遠傳由基本型與液位遠傳裝置的組合實現。液位遠傳裝置由UR型電阻傳感器和UB型R/I轉換模塊組成，該變送器的傳感器以捆綁的形式固定在磁翻板液位計的主導管外側，使其處于液位計同一磁耦合系統中。當磁性浮子隨液位上下移動時，對應液位位置的干簧管受浮子內磁場的作用吸合，電阻鏈阻值發生變化，通過轉換模塊將變化的電阻信號轉換成二線制4～20mADC標準信號輸出，該信號可方便地與電動型儀表、顯示儀配套使用，亦可與光柱指示、數字顯示調節報警儀配套使用，從而達到顯示、控制、調節和報警的目的。
磁翻板液位計的顯著特點是液體介質與指示器隔離，所以在任何情況下都可靠、耐用、而且各種型號的液位計配上液位報警、控制開關，可實現液位或界位的上、下限*位報警、控制或聯鎖，配上靜壓式液位變送器或干簧-電阻式液位變送器，可將液位、界位信號轉換成二線制4-20mADC標準信號，實現遠距離指示、檢測、記錄與控制。適用于腐蝕性介質且工作溫度又較高場合的液位測量，結構可靠，使用壽命長。是氫氟酸等強腐蝕性介質液位測量的佳選擇。為客戶量身定制，對溫度和壓力要求不高的可以使用本公司的PP材質的液位計。
用戶可根據工程需要，配合遠傳變送器使用，可實現就地數字顯示，以及輸出4~20mA的標準遠傳電信號，以配合記錄儀表，或工業過程控制的需要。也可以配合磁性控制開關或接近開關等使用，對液位監控報警或對進液出液設備進行控制。
