雷達物位計在油罐測量中的應用及5點須知
發表時間：2019-08-19 22:31:55 ??點擊次數：710? 技術支持：150-5269-2011

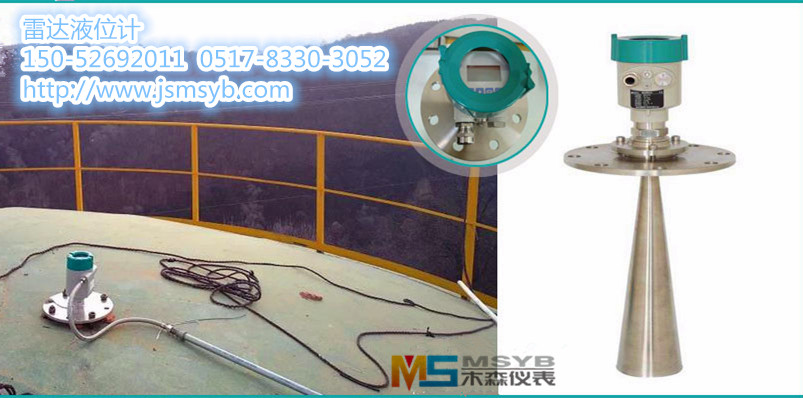

雷達物位計采用的是微波脈沖的測量手段，并可在工業頻率波段范圍內正常工作，其發射的波束能量低，不僅可以安裝于各種金屬、非金屬容器或管道內，也可以實現對于液體、漿料及顆粒料的物位進行非接觸式連續測量。雷達物位計適用于粉塵、溫度、壓力變化大，有惰性氣體及蒸汽存在的場合。雷達物位計亦可以用來測量液化石油汽、煤氣、輕質油、水、高溫原油和渣油、食用油的液位；顆粒及粉料的料位，尤其在油庫的應用中比較突出。其所用的微波頻率是安全的微波頻率，對人體及環境均無傷害，且具有不受介質比重的影響，不受介電常數變化的影響，不需要現場校調等優點，在安裝與調試的便捷方面有獨特的優勢，無論是對工業需要，還是對顧客經濟實惠的考慮，都是不錯的選擇。一般在改造工程中，尤其是在適用于安裝側裝式的儀表，需要在罐體側邊打孔的情況下，使用雷達物位計是一個非常好的方案。
雷達物位計油庫的液位的工作原理是：由儀表探頭發出高頻脈沖并沿纜繩向下傳播，遇到油品表面即刻反射回來被儀表內的接收器所接收，通過其芯片內部運算將所測的距離信號轉化為油品的液位信號。其中，儀表的測量距離D同脈沖發射到被接收所用的時間成正比，計算公式為：D=C×t/2(C為光速)。
如果我們將已知的油罐空罐值(參考點到油罐底部)用E表示，罐內油品高度用L表示，雷達測量距離用D表示，則三者關系為：L=E－D。
由導波式雷達物位計將標準的4～20mA液位電流信號通過屏蔽雙絞線傳輸給現場的PLC模擬量接收模塊，再由遍布罐區的ControlNet網將液位信號傳送給油庫中控室PLC主機，進行界面顯示。
理論上測量達到天線尖端的位置是可能的，但是考慮到腐蝕及粘附的影響，測量范圍的終值應距離天線的尖端至少100mm。對于過溢保護，可定義一段安全距離附加在盲區上。小測量范圍與天線有關。隨濃度不同，泡沫既可以吸收微波，又可以將其反射，但在一定的條件下是可以進行測量的。
如果將雷達物位計用于油罐液位測量中，以下幾點須予以關注：
1、油罐大小。對于50km，的大型油罐，應選擇可靠性較高的儀表。
2、使用目的。對于直接輸轉或裝船的油罐，要選用精度較高的貿易級而不是過程監控級儀表。
3、儲存介質特性。因原油粘度大、凝點高，應選用非接觸式儀表。
4、操作維護性。應選用易操作、易維護、易安裝和維護費用低的儀表。
5、數據傳輸性能。要求儀表數據能實現遠傳并就地顯示，接口要標準化。
