為什么醋酸儲罐液位測量選用磁翻板液位計較好
發表時間:2019-08-23 22:40:39 ??點擊次數:760? 技術支持:150-5269-2011
醋酸是基本化工原料,主要用于合成醋酸乙烯單體、醋酸纖維、三醋酸纖維、醋酸酯類、金屬醋酸鹽、醋酐及氯化醋酸。亦是制藥、香料、染料工業的重要原料。此外,在照相、皮革鞣劑、配制食醋酸、乳膠漆、洗滌劑和凈洗劑等方面也有廣泛用途。醋酸的儲存一般選用塑料儲罐、鋼塑復合儲罐比較好,又由于醋酸易于揮發,不能使用開放式儲罐儲存,只能用密封性能良好的罐體儲存。江蘇木森儀表有限公司對于各類化工液體原料的液位測量有著非常豐富的經驗,本文即是針對醋酸在與儲存過程中的液位測量所作簡單介紹 ,希望對大家有所幫助。
磁翻板液位計設計的時候其結構原理液位計根據浮力原理和磁性耦合作用而成。當被測容器中的液位升降時,液位計主導管中的浮子也隨之升降,浮子內的磁鋼通過磁耦合傳遞到現場指示器,驅動紅,白翻柱翻轉180度,當液位上升時,翻柱由白色轉為紅色,當液位下降時,翻柱由紅色變?yōu)榘咨甘酒鞯募t,白分界處為容器內介質液位的實際高度,從而實現液位的指示。
磁翻板液位計可直接用來觀察各種容器內介質的液位高度。磁翻板液位計適用于石油、化工等工業領域的液位指示,磁翻板液位計結構簡單,觀察直觀、清晰,不堵塞、不滲漏,安裝方便,維修簡單。應上級要求須在危險化學品儲槽(屬密閉儲槽/罐)上加裝高位報警裝置,以往儲槽上都是使用的簡單的玻璃管液位計和磁翻板液位計,醋酸儲罐一般選用磁翻板液位計比較好,主要原因有:
1.醋酸,呈酸性,弱腐蝕.故材質要求為一般304或316L即可;
2.儲存方式:采用不銹鋼磁翻板液位計,并帶液位變送器遠傳即可
3.醋酸儲罐,從安全管理規范來說,是需要安裝液位計并設高低液位報警。這介質味道較大,但液體粘度不大,無顆料雜質,常溫下為液體、不結晶,從這些介質狀況來看,經濟、適合、直觀、故障率低、可靠的選擇,應該選不銹鋼磁翻板液位計配變送器好;這種液位計,現場直觀,測量可靠,故障率低!
4.如果是臥式儲罐,也可以用磁翻板液位計,但要選用浮球式磁翻板液位計。安裝方式則根據工況條件的實際情況加以選擇,可以是側裝式安裝也可以頂裝式安裝,**側裝式安裝,其好處在下一篇文章中加以介紹。
http://www.cu758.cn/jishufuwu/2018/0629/142.html選型樣本
http://www.cu758.cn/jishufuwu/2018/0629/142.html選型樣本
磁翻板液位計是一種在罐區被大量使用的液位測量儀表,磁翻板液位計原理表述如下:
磁翻板液位計有一容納浮球的腔體我們稱其為主體管或外殼,它通過法蘭或其他接口與容器組成一個連通器;這樣它腔體內的液面與容器內的液面是相同高度的,所以腔體內的浮球會隨著容器內液面的升降而升降;這時候我們并不能看到液位,所以腔體的外面裝了一個翻板(翻柱)顯示器,因?yàn)槲覀冊谥圃旄∏驎r(shí)在浮球沉入液體與浮出部分的交界處安裝了磁鋼,它與浮球隨液面升降時,它的磁性透過外殼傳遞給翻板(翻柱)顯示器,推動磁翻板(翻柱)翻轉180°;由于磁翻板(翻柱)是有紅、白兩個半圓柱合成的圓柱體,所以翻轉180°后朝向翻柱顯示器外的會改變顏色(液面以下紅色、以上白色),兩色交界處即是液面的高度。
http://www.cu758.cn/cfbywj/3.html磁翻板液位計
磁翻板液位計簡便易用,具有以下突出特點和優點:
1、以浮子為感測元件,利用磁鋼驅動翻片指示,因此無需能源輔助;
2、通過高密封、防泄漏等技術措施,磁翻板液位即使在低溫、高溫、高壓、強腐蝕等各種惡劣的環境下,也能可靠工作;
3、因?yàn)榇欧逡何挥?jì)的兼容性高,所以一直以來在工業中都獲得了廣泛的應用,是槽、罐等容器液位測量中的理想之選。

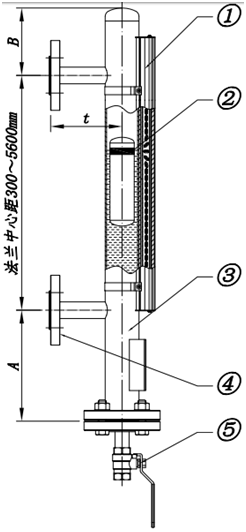

磁翻板液位計的結構由浮筒(主導管)、磁浮子、磁翻板(磁翻柱)、指示器、排污閥、連接法蘭等組成。如下圖所示:

控制型液位計是在磁翻板液位計的基礎上增加了磁控開關,在監測液位的同時磁控開關信號可用于對液位進行控制或報警;遠傳型是在磁翻板液位計的基礎上增加了4~20mA變送傳感器,在現場監測液位的同時將液位的變化通過變送傳感器、線纜及儀表傳到控制室,實現遠程監測和控制。通過本文關于磁翻板液位計原理及動畫的說明,可以清楚地了解到磁翻板液位計工作原理及結構。
