按照磁翻板液位計的組成部件分析，磁翻板液位計的主要測量原理主要包括兩個部份：一是磁耦合原理，這個體現在內部的浮子的磁性與面板上的磁翻柱或磁翻板通過磁耦合作用，當浮子到達測量范圍中的任意一點時，磁浮子與面板上的紅白雙色磁翻柱起作用。異性相吸，同性相拆，面板便呈現不同的顏色，從而指示當下的液位數據。二是浮子原理，亦即阿基米德發現的液位普遍存在的力作用原理。由于浮子是受液面高度控制的，所以液面的變化直接帶動浮子的升降，并終通過磁耦合在測量面板上顯示出來。木森儀表的MS-UHZ為基本型產品，其他各種的類型都是在其基礎上的功能擴展。

下面我們就針對中存在的磁翻板液位計種類及多種擴展測量方式，向大家作一個介紹。

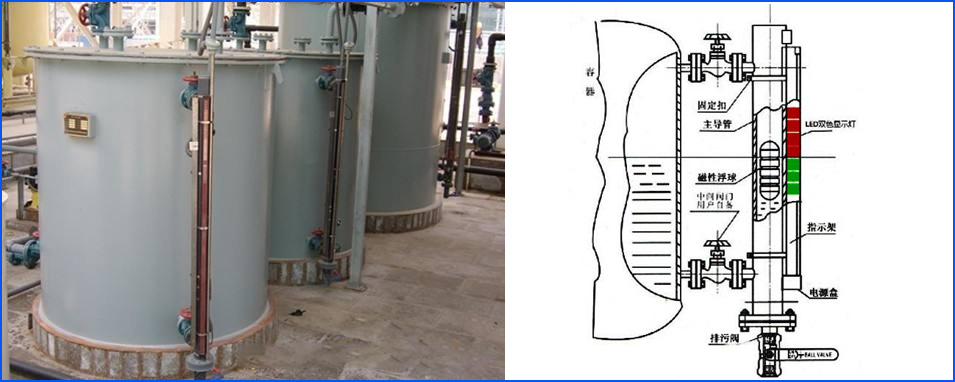

磁翻板液位計通過法蘭或其他接口與容器組成一個連通器；這樣它腔體內的液面與容器內的液面是相同高度的，所以腔體內的浮球會隨著容器內液面的升降而升降；這時候我們并不能看到液位，所以我們在腔體的外面裝了一個翻柱顯示器，因為我們在制造浮球時在浮球沉入液體與浮出部分的交界處安裝了磁鋼，它與浮球隨液面升降時，它的磁性透過外殼傳遞給翻柱顯示器，推動磁翻柱翻轉180°；



由于磁翻柱是有紅、白兩個半圓柱合成的圓柱體，所以翻轉180°后朝向翻柱顯示器外的會改變顏色（液面以下紅色、以上白色），兩色交界處即是液面的高度。



控制型翻柱液位計在監測液位的同時磁控開關信號可用于對液位進行控制或報警；



遠傳型磁翻板液位計增加了4~20mA變送傳感器，在現場監測液位的同時將液位的變化通過變送傳感器、線纜及儀表傳到控制室，實現遠程監測和控制。是一種結構簡單，使用方便的液位控制零件，它設有復雜的電路，不會受到干擾。可耐高溫，使用壽命長，性能穩定，價格低廉。



防腐耐酸堿磁翻板液位計具有磁性藕合隔離器密閉結構，尤其適用于易燃、易爆和腐蝕有毒液位檢測。從而使原復雜環境的液位檢測手段變得簡單和可靠安全。液位計具有就地顯示的直讀式特性。不需多組液位計組合。有著單體進行全量程測量。設備少開孔，顯示清晰，標志醒目，讀數直觀等優點。



高溫低壓磁翻板液位計在密閉的金屬或塑料管內，設置一點或多點的磁簧開關，然后將管子貫穿一個或多個，中空而內部裝有環型磁鐵的浮球，并利用固定環，控制浮球與磁簧開關在相關位置上，使浮球在一定范圍內上下浮動。利用浮球內的磁鐵去吸引磁簧開關的接點，產生開與關的動作。



帶夾套磁翻板液位計結構堅固，性能穩定可靠，同時無毒、耐腐蝕，安裝方便，價格低廉，對長距離多點控制、沉水泵、有波動的液體或有雜質的液體控制效果佳。一般液體亦可使用。



磁敏雙色磁翻板液位計適用于工業過程敞開或承壓容器內液位的控制。當液位處于高限或低限時，開關動作發出報警信號或控制泵、閥的開閉。

       磁翻板液位計適用于高溫高壓液體容器的液位、界位的測量和控制。清晰的指示出液位的高度,顯示直觀醒目,指示器與貯罐隔離,、設計合理、結構簡單、安裝方便可靠、性能穩定、使用壽命長、維修費用低、便于安裝維護等優點。用戶可根據工程需要，配合遠傳變送器使用，可實現就地數字顯示，以及輸出4~20mA的標準遠傳電信號，以配合記錄儀表，或工業過程控制的需要。也可以配合磁性控制開關或接近開關等使用，對液位監控報警或對進液出液設備進行控制。我們發現它是一種非常好的產品，可以滿足大多數介質測量要求，因此我們需要通過多方面了解關于它的更多知識，為我們正確操作使用作好準備。（本文由木森儀表整理發布，如您在使用儀表的過程中遇到任何問題，都可以致電我司的全國銷售服務熱線：0517-8330-3052，我們會有人員為您答疑解惑）
