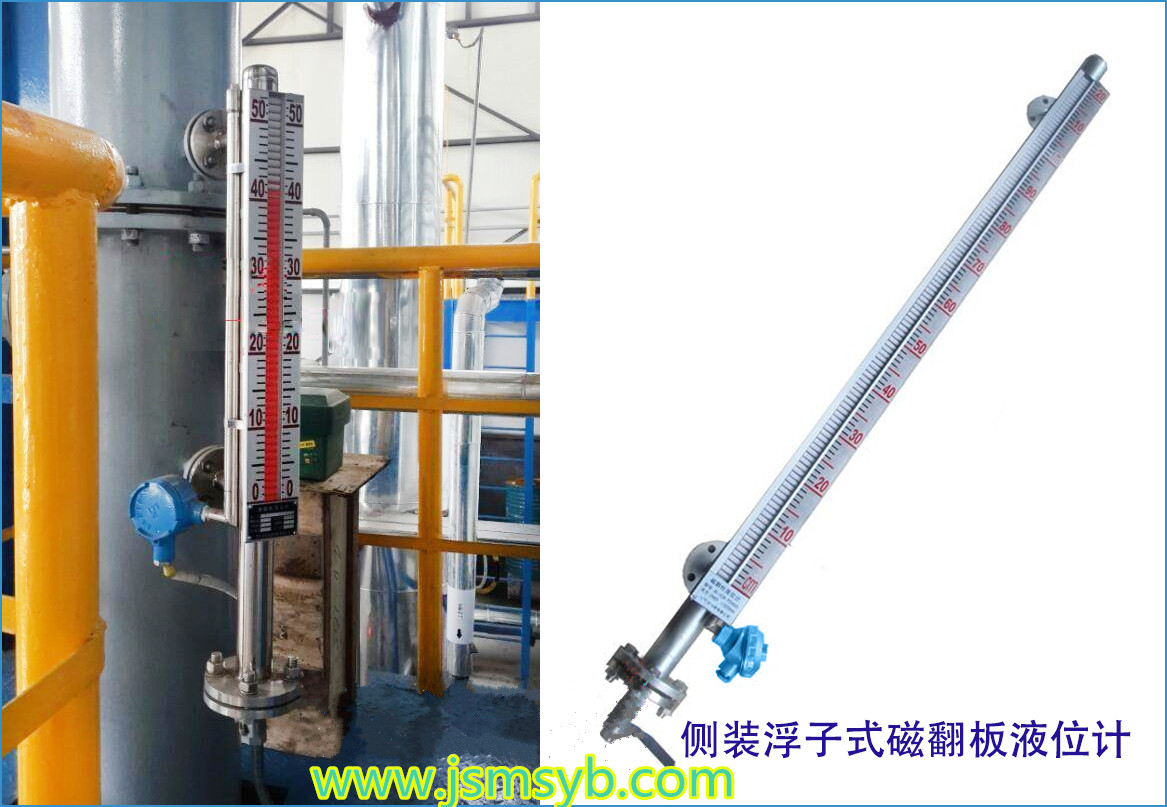

磁翻板液位計適合于就地觀測與記錄，不過經常會有場合需要將液位計所測量的物理指標以電流信號或數字形式遠傳到中央控制臺與控制室，以便操作人員的遠程監控。因此今天向大家介紹的這款帶遠傳磁翻板液位計就是這種適合遠程傳輸測量信號的液位計產品，其基本結構是電信號遠傳由基本型與液位遠傳裝置的組合實現，具有測量準確、性能穩定、使用靈活、可靠性高等優點。本文主要來介紹一下帶遠傳磁翻板液位計工作原理和適用場合，希望可以幫助用戶更好的應用產品。

帶遠傳磁翻板液位計工作原理

磁翻板液位計帶遠傳根據浮力原理和磁性耦合作用而成。當被測容器中的液位升降時，液位計主導管中的浮子也隨之升降，浮子內的磁鋼通過磁耦合傳遞到現場指示器，驅動紅、白翻柱翻轉180度，當液位上升時，翻柱由白色轉為紅色，當液位下降時，翻柱由紅色轉為白色，指示器的紅、白界位處為容器內介質液位的實際高度，從而實現液位的指示。



帶遠傳磁翻板液位計應用

液位遠傳裝置由UR型電阻傳感器和UB型R/I轉換模塊組成，該變送器的傳感器以捆綁的形式固定在磁翻板液位計的主導管外側，使其處于液位計同一磁耦合系統中。當磁性浮子隨液位上下移動時，對應液位位置的干簧管受浮子內磁場的作用吸合，電阻鏈阻值發生變化，通過轉換模塊將變化的電阻信號轉換成二線制4～20mADC標準信號輸出，該信號可方便地與電動型儀表、顯示儀配套使用，亦可與光柱指示、數字顯示調節報警儀配套使用，從而達到顯示、控制、調節和報警的目的。



帶遠傳磁翻板液位計適用場合

磁翻板液位計帶遠傳能廣泛用于石油、化工、油田、醫藥、食品、酒業等行業中各類貯液罐、貯槽、貯液池、反應罐、發酵罐內液體、油田、液化氣、液氫、強酸堿液、弱酸堿液、發電廠鍋爐汽包、高低加、除氧器、疏水箱、回水箱高低壓加熱器、凝結器、蒸發患有主其他壓力容器內與1Cr8NitTi，304+PTEE(聚四氟乙烯)、316L、PVC、PP相容液體介質的液位、液面及兩種不同介質界面測量與顯示。有多種安裝形式供您選擇，以適應不同場合、環境的要求。
