目前磁翻板液位計仍然是液位測量領域使用量*大的，使用范圍*廣泛的液位計之一，被廣泛用于電力、石油、化工、冶金、環保、船舶、建筑、食品等行業過程中的液位測量與控制。磁翻板液位計是根據浮力原理和磁性耦合作用而成，通過顯示器面板上帶磁性翻柱或翻板的翻轉，以翻柱或翻板出現的紅白交界處為容器內部液位的實際高度，從而實現液位清晰的指示。其特點非常明顯，結構簡單、測量穩定、維護方便、可擴展性強。磁翻板液位計一開始主要是用于液位的現場顯示和就地觀測，但由于不同的工況條的特殊性，經常會遇到需要將測量數值遠傳進行遠距離傳輸，本文重點對于磁翻板液位計的信號遠傳這一擴展功能作一個介紹。

 *先讓簡述一下磁翻板液位計的結構：每一臺磁翻板液位計都有一個容納浮球的腔體，稱為主體管或外殼，它通過法蘭或其他接口與容器組成一個連通器；這樣它腔體內的液面與容器內的液面是相同高度的，所以腔體內的浮球會隨著容器內液面的升降而升降；在腔體的外面裝了一個翻柱顯示器，因為我們在制造浮球時在浮球沉入液體與浮出部分的交界處安裝了磁鋼，它與浮球隨液面升降時，它的磁性透過外殼傳遞給翻柱顯示器，推動磁翻柱翻轉180°；由于磁翻柱是有紅、白兩個半圓柱合成的圓柱體，所以翻轉180°后朝向翻柱顯示器外的會改變顏色，兩色交界處即是液面的高度。

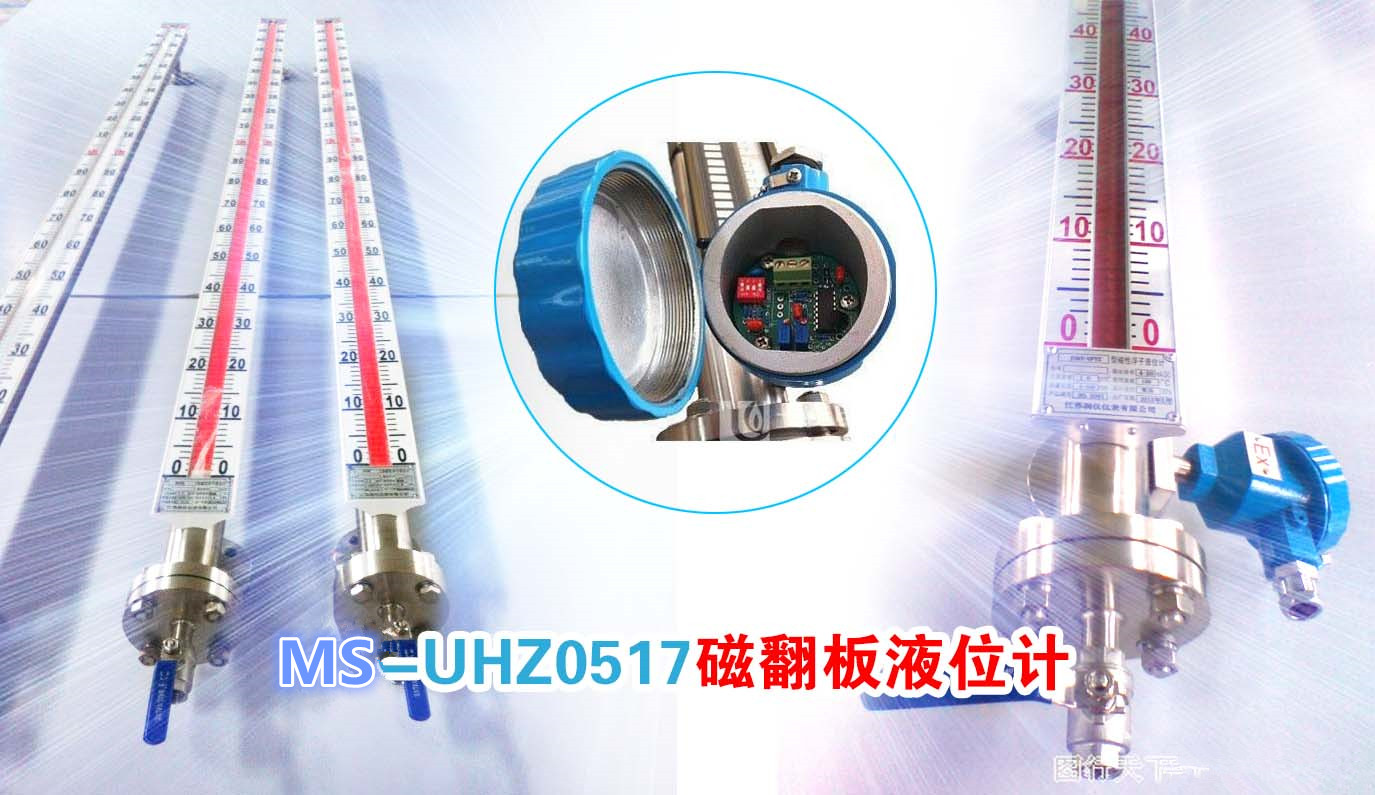

   如何將就地測量的信號進行輸出，就需要配備可接電源的干簧管變送器或電阻式的變送器來進行。帶有遠傳變送器的磁翻板液位計，在其變送器部分及電氣部分的工作原理是利用磁性浮子作用在磁簧開關導致連入回路的電阻數目的變化，進而使得傳感器部分可以發生與液位變化相對應的電阻信號。通過信號轉化器，就可以把電阻信號轉化成4～20mA的電流信號。磁翻板液位計的電子元件幾乎沒有電容器、電感等儲能元器件。可以疊加通訊協議，也可以使用總線通訊，諸如HART協議和485通訊都可以支持。基至可以配備帶有GPRS信號遠程無線傳輸，或是WIFI一定范圍內的信號傳輸，都可以實現。

  為了擴大磁翻板液位計的使用范圍，還可以根據相關標準及要求增加液位變送裝置，以輸出多種電信號。其中，4～20mA電流信號是比較常用的一種。比如：在監測液位的同時磁控開關信號可用于對液位進行控制或報警；在翻柱液位計的基礎上增加了4~20mA變送傳感器，在現場監測液位的同時，將液位的變化通過變送傳感器、線纜及儀表傳到控制室，實現遠程監測和控制，這個就是磁翻板液位計現實遠傳信號輸出的原理及過程。
