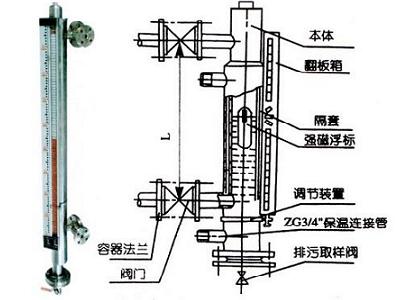

磁翻板液位計作為一種就地顯示液們儀表，較之其他液位儀表在現場顯示方面有著獨特的優勢，無需通過拖線纜進行信號遠傳便可以方便地觀測與記錄測量結果，目前該儀表已經廣泛應用于石油、化工等行業，磁翻板液位計特點是結構簡單，觀察直觀、清晰，不堵塞、不滲漏，安裝方便，維修簡單。液位計上、下端安裝法蘭與容器相連接構成連通器，透過外部磁翻板或磁翻柱顯示面板便可直接觀察到容器內液位的實際高度。本文針對于磁翻板液位計在安裝使用過程的注意事項及安裝遠傳過程中的接線方式進行簡單介紹。



　磁翻板液位計在具體應用中的安裝需要注意以下幾點：

　　1、液位計的安裝位置，應避開或遠離物料介質進出口處，避免物料流體局部區域的急速變化，影響液位測量的準確性;

　　2、用戶自行采用伴熱管路時，須選用非導磁材料，如紫銅管等。伴熱溫度根據介質情況確定

　　3、介質內不應含有固體雜質或磁性物質，以免對浮子造成卡阻

　　4、液位計使用前應先用校正磁鋼將零位以下的小球置成紅色，其它球置成白色

　　5、液位計本體周圍不容許有導磁物質接近，禁用鐵絲固定，否則會影響磁浮子液位計的正常工作

　　6、液位計安裝須垂直，磁浮子液位計與容器引管間應裝有球閥，便于檢修和清洗

　　7、打開底法蘭，裝入磁性浮子(注意：重端帶磁性一端向上，不能倒裝。)

　　8、調試時應先打開上部引管閥門，然后緩慢開啟下部閥門，讓介質平穩進入主導管(運行中應避免介質急速沖擊浮子，引起浮子劇列波動，影響顯示準確性)，觀察磁性紅白球翻轉是否正常，然后關閉下引管閥門，打開排污閥，讓主導管內液位下降，據此方法操作三次，確屬正常，即可投入運行(腐蝕性等特殊液體除外)

　　9、應根據介質情況，不定期清洗主導管清除雜質

　　10、超過一定長度(普通型>3米、防腐型>2米)的液位計，需增加中間加固法蘭或耳攀作固定支撐，以增加強度和克服自身重量。

　　磁翻板液位計主體周圍不容許有導磁體靠近否則直接影響液位計準確工作。因運輸過程中為了不使浮球組件損壞，故出廠前將浮球組件取出液位計主體管外，待液位計安裝完畢后，打開底部排污法蘭，再將浮球組件重新裝入主體管內，注意浮球組件重的一頭朝上，不能倒裝。

　　磁翻板液位計適用于開放或壓力容器內的液體測量，可以做到高密封、防泄漏和在高溫高壓、高粘度、強腐蝕性條件下可靠的全過程測量液位。

　　

　　 磁翻板液位計接線操作注意事項



　　　磁翻板液位計在使用之前，要先做好磁翻板液位計的接線，如果接線接錯的話會導致測量結果不準，嚴重的將直接造成儀表的損壞，故而我們在進行接線操作的時候一定要注意。

　　    下面就來為大家說說磁翻板液位計接線方面的一些要求和相關的注意事項等。

　　    磁翻板液位計在進行接線操作的時候，有以下幾點需要我們大家注意：

　　    1、配線時應避開大容量的變壓器、電動機或干擾源；

　　    2、對于防爆型，為確保防爆性能，須按有關規定配線；

　　    3、擰下接線盒的接線端蓋，將電纜穿過電纜接頭，連接到24VDC兩端；

　　    4、根據需要連接接地端子；

　　    5、擰緊接線盒的接線端蓋。

　　    以上就是為大家講到的有關磁翻板液位計接線方面的一些要求和注意事項，希望通過以上講述大家在今后都能夠對磁翻板液位計進行正確的接線操作等。
